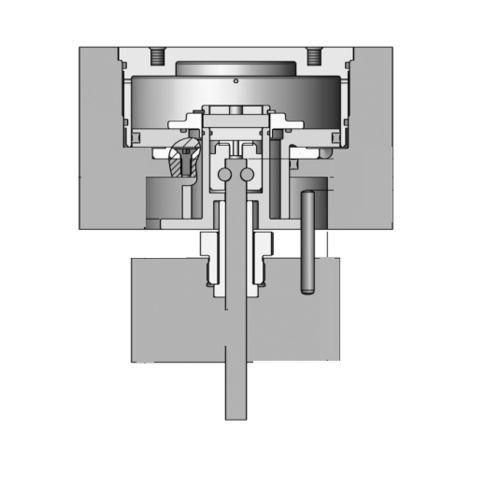

Пневматический привод VP4008P

линейныйпоршневый

Пневматический привод для коллекторных систем, устанавливаемый в заднюю пластину. Привод охлаждается за счет системы охлаждения, встроенной в пластину. Рабочий принцип действия клапанного штифта Рабочая среда: пневматическая Диапазон давления: 6–10 бар (87–145 фут-фунтов на квадратный дюйм) Рабочее давление макс. 11 бар (160 фут-фунтов на квадратный дюйм) Расход: 10 л/мин Ход штифта клапана: 16 мм Регулировка: с помощью регулировочной вставки по высоте Усилие закрытия: 3016 Н / 6 бар (87 psi) Усилие открытия: 2788 Н / 6 бар (87 psi) Соединения: M12x1,5 Штифт клапана Диаметр штифта клапана Ø 5 мм, Ø 6 мм, Ø 8 мм Крепление Головка штифта клапана внутри поршня Охлаждение Среда Охлаждение зажимной пластины макс. 100 °C (210 °F). В зажимной пластине должны быть предусмотрены охлаждающие каналы. Дополнительная информация Минимальная толщина зажимной пластины 50 мм Минимальное расстояние между двумя приводами 97 мм Макс. расстояние от привода до центральной опоры 650 мм Важно Для надлежащего срабатывания привода заказчик должен использовать чистый, смазанный сжатый воздух
