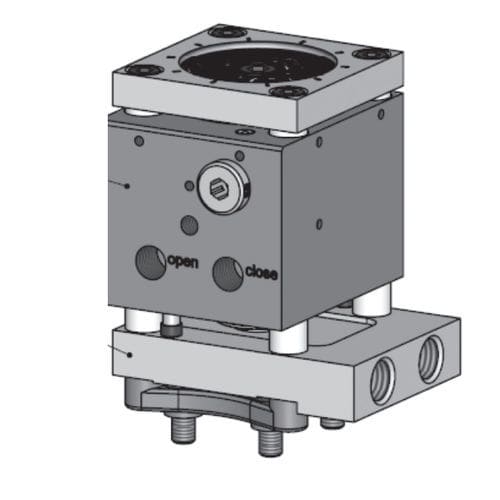

Гидравлический привод HB series

линейныйдля дискового затворасо встроенным датчиком положения

Гидравлические приводы серии HB с активным охлаждением креплятся к коллектору болтами. Каждый привод может быть оснащен термопарой (TC) и запатентованным датчиком положения (PS) в качестве дополнительного оборудования. Датчик положения определяет положение штифта и посылает сигнал на устройства activeGate®, обеспечивая управление положением по замкнутому циклу или индикацию положения штифта и мониторинг скорости с помощью интерфейса контроля клапанов (VMI). Все приводы серии HB обладают следующими характеристиками: ♦ Автоматическая стравливание воздуха из гидравлических линий для обеспечения стабильного привода ♦ Простая регулировка штифта клапана через вырез в верхней зажимной пластине ♦ Быстроразъемное соединение штифта клапана ♦ Защита штифта клапана от проворачивания Примечание: Для обеспечения надлежащей работы системы автоматического стравливания требуется масляный фильтр с номинальной степенью очистки 10 микрон или меньше. Охлаждение привода Охлаждающая пластина между приводом и коллектором (не показана) обеспечивает активное охлаждение направляющей иглы и самого привода, термически отделяя их от разогретой поверхности коллектора. Можно последовательно соединить не более трёх приводов, чтобы создать независимый контур охлаждения и предотвратить их перегрев. Поддержание охлаждения привода в течение пятнадцати минут после остановки производства защитит его от перегрева. Охлаждающую пластину (B) можно поворачивать независимо от корпуса привода (A). Примечание: Доступна опция SynCool® 1, позволяющая исключить необходимость последующего охлаждения для многих областей применения (дополнительная информация приведена на стр. 20).
