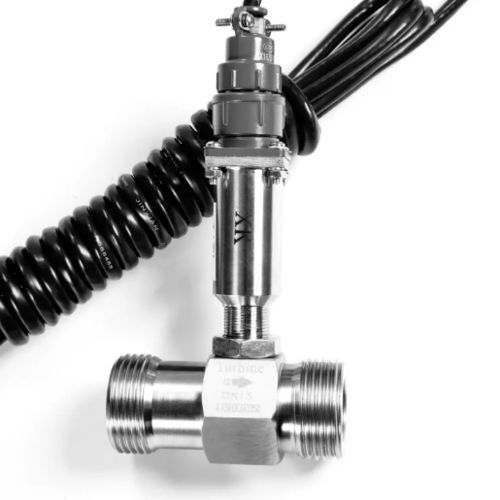

Турбинный расходомер SUP-LWGY

для жидкостейDN15 - 1/2"DN25 - 1"

Турбинный датчик расхода жидкости серии SUP-LWGY является разновидностью скоростного прибора, который имеет преимущества высокой точности, хорошей повторяемости, простой структуры, малой потери давления и удобного обслуживания. Он используется для измерения объемного расхода жидкости низкой вязкости в закрытой трубе. Принцип работы Жидкость протекает через корпус датчика расхода турбины. Поскольку лопасть рабочего колеса находится под определенным углом к направлению потока, импульс жидкости заставляет лопасть испытывать вращательный момент. После преодоления момента трения и сопротивления жидкости лопасть вращается. После того, как крутящий момент уравновешивается, скорость становится стабильной. При определенных условиях скорость пропорциональна скорости потока. Поскольку лопасть обладает магнитной проводимостью, она находится в положении детектора сигнала (состоящего из постоянного магнита и катушки) магнитного поля, вращающаяся лопасть разрезает магнитную линию силы и периодически изменяет магнитный поток катушки, так что электрический импульсный сигнал индуцируется на обоих концах катушки.
