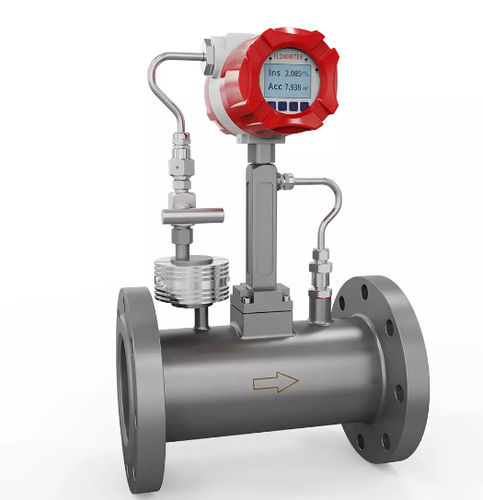

Вихревой расходомер SUP-LUGB

объемныйдля жидкостейдля газа

Вихревые расходомеры SUP-LUGB работают по принципу генерируемого вихря и связи между вихрем и потоком по теории Кармана и Струхаля, которые специализируются на измерении пара, газа и жидкости с низкой вязкостью. Принцип измерения Жидкость, текущая с определенной скоростью и проходящая мимо фиксированного препятствия, порождает вихри. Генерация вихрей известна как вихри Кармана. Частота схода вихрей является прямой линейной функцией скорости жидкости, а частота зависит от формы и ширины грани обструкции. Поскольку ширина препятствия и внутренний диаметр трубы будут более или менее постоянными, частота определяется выражением: f=(St*V)/c*D Вихревой расходомер пара - это устройство, используемое для измерения скорости потока пара или других жидкостей в трубе. Он работает путем измерения частоты вихрей, создаваемых жидкостью при прохождении через воронку в трубе. Вихревой расходомер пара особенно полезен для измерения расхода пара на электростанциях, где точное измерение расхода имеет решающее значение для эффективности и экономии энергии. Вихревой расходомер пара SUP-LUGB состоит из датчика и преобразователя. Датчик имеет вороненое тело, которое помещается в трубу, вызывая образование вихрей ниже по течению от тела. Эти вихри создают колебания давления, которые регистрируются пьезоэлектрическим кристаллом в датчике. Датчик преобразует пьезоэлектрический сигнал в измерение скорости потока, которое может быть использовано для управления процессом.
