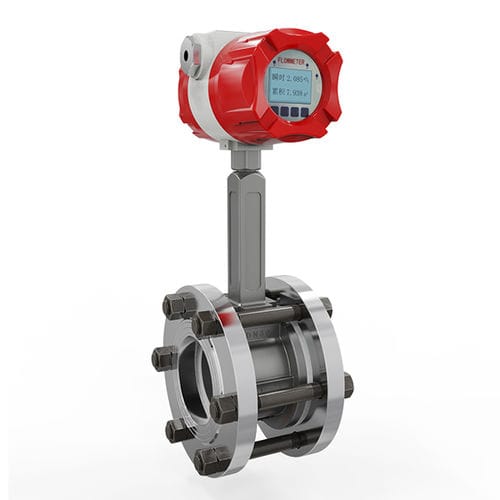

Вихревой расходомер SUP-LUGB
для жидкостейдля параDN65 - 2"1/2

вихревой расходомер
вихревой расходомер
вихревой расходомер
вихревой расходомер
вихревой расходомер
вихревой расходомер
вихревой расходомер
вихревой расходомер
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Технология
вихревой
Измеряемая среда
для жидкостей, для пара
Диаметр трубопровода
DN65 - 2"1/2, DN32 - 1"1/4, DN40 - 1"1/2, DN80 - 3", DN100 - 4", DN15 - 1/2", DN50 - 2", DN125 - 5", DN20 - 3/4", DN25 - 1", DN60 - 2"1/4, DN90 - 3"1/2, DN10 - 3/8"
Сборка
с фланцем
Материал
из нержавеющей стали
Коммуникационный протокол
4-20 мА, с цифровым выходом, Modbus, RS485
Уровень защиты
IP65
Давление процесса

16 bar, 25 bar (232,06 psi)

Температура процесса

МИН.: -20 °C (-4 °F)

МАКС.: 300 °C (572 °F)

Точность

1 %, 1,5 %, 2 %

Описание

Установка вихревой пластины расходомера SUP-LUGB Вихревой расходомер SUP-LUGB работает по принципу генерируемой вихревой воронки и связи вихря с потоком по теории Кармана и Штоухала, которые специализируются на измерении пара, газа и жидкости пониженной вязкости. Особенности Диаметр трубы: DN10-DN500 Точность: 1.0% 1.5% 2.0% Диапазон Соотношение: 1:8~1:30 Защита от перенапряжения: IP65 Принцип измерения Жидкость, движущаяся с определенной скоростью и проходящая через фиксированное препятствие, образует вихри. Частота просачивания вихрей является прямой линейной функцией скорости и частоты жидкости, которая зависит от формы и ширины лицевой поверхности тела блефа. Так как ширина заграждения и внутренний диаметр трубы будут более или менее постоянными, частота дается выражением: f=(St*V)/c*D Установка Подключение вафли: DN15-DN300 (приоритет PN2.5MPa) Фланцевое соединение: DN10-DN80 (приоритет PN2.5MPa)DN100-DN200 (приоритет PN1.6MPa)DN250-DN500 (приоритет PN1.6MPa)) Точность Газ без компенсации: DN15-DN25--1.5%, DN32-DN200--1.0%, DN250-DN300--1.5% Коэффициент дальности Плотность газа: 1,2 кг/м3, Диапазон соотношения: 8:1 Средняя температура -20 ~ +150 ~, 20 ~ +260 ~, 20 ~ +300 ~ Источник питания 24 В ПОСТОЯННОГО ТОКА ± 5 % Литий-ионный аккумулятор (3.6VDC) Выходной сигнал 4-20мА Частота RS485 связь (Modbus RTU) защита от влаги IP65 Материалы кузова Нержавеющий стелл Показать 128*64 матричный ЖК-дисплей

---
