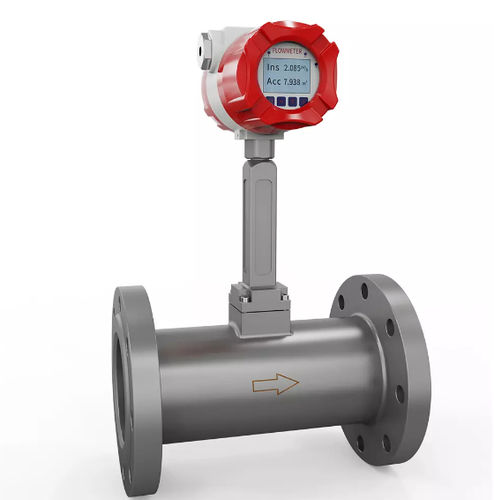

Вихревой расходомер SUP-LUGB
для жидкостейдля газаDN100 - 4"

вихревой расходомер
вихревой расходомер
вихревой расходомер
вихревой расходомер
вихревой расходомер
вихревой расходомер
вихревой расходомер
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Технология
вихревой
Измеряемая среда
для жидкостей, для газа
Диаметр трубопровода
DN100 - 4", DN10 - 3/8", DN125 - 5", DN15 - 1/2", DN20 - 3/4", DN25 - 1", DN32 - 1"1/4, DN80 - 3", DN90 - 3"1/2, DN40 - 1"1/2, DN50 - 2", DN60 - 2"1/4, DN65 - 2"1/2
Сборка
с фланцем
Материал
из нержавеющей стали
Коммуникационный протокол
4-20 мА, с цифровым выходом, Modbus, RS485
Уровень защиты
IP65
Давление процесса

10 bar, 16 bar, 25 bar (145,04 psi)

Температура процесса

МАКС.: 300 °C (572 °F)

МИН.: -20 °C (-4 °F)

Точность

1 %

Описание

Вихревой расходомер SUP-LUGB без компенсации температуры и давления Вихревой расходомер SUP-LUGB работает по принципу генерируемой вихревой воронки и связи вихря с потоком по теории Кармана и Штоухала, которые специализируются на измерении пара, газа и жидкости пониженной вязкости. Особенности Диаметр трубы: DN10-DN300 Точность: 1.0% 1.5% 2.0% Диапазон Соотношение: 1:8~1:30 Защита от перенапряжения: IP65 Принцип измерения Жидкость, движущаяся с определенной скоростью и проходящая через фиксированное препятствие, образует вихри. Частота просачивания вихрей является прямой линейной функцией скорости и частоты жидкости, которая зависит от формы и ширины лицевой поверхности тела блефа. В формуле: f - частота вихря Кармана, генерируемая на одной стороне тела блефа (Гц) St - маршрутное число (неразмерное число) V - средняя скорость жидкости (м/с) d - ширина блефового тела (м) Установка Подключение вафли: DN15-DN300 (приоритет PN2.5MPa) Фланцевое соединение: DN15-DN50 (приоритет PN2.5MPa)) DN65-DN200 (приоритет PN1.6MPa)) DN250-DN300 (приоритет PN1.0MPa)) Точность Газ без компенсации: DN15-DN25--1.5%, DN32-DN200--1.0%, DN250-DN300--1.5% Коэффициент дальности Плотность газа: 1,2 кг/м3, Диапазон соотношения: 8:1 Средняя температура -20 ~ +150 ~, 20 ~ +260 ~, 20 ~ +300 ~ Источник питания 24 В ПОСТОЯННОГО ТОКА ± 5 % Литий-ионный аккумулятор (3.6VDC) Выходной сигнал 4-20мА Частота RS485 связь (Modbus RTU) защита от влаги IP65 Материалы кузова Нержавеющий стелл Показать 128*64 матричный ЖК-дисплей

---
