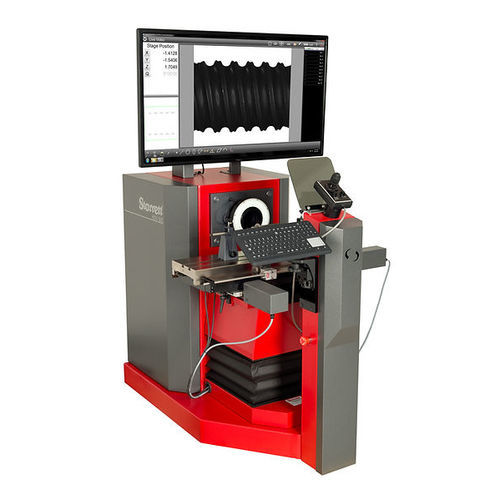

Цифровой профильный проектор HDV 500

горизонтальныйнапольный

Цифровой видеокомпаратор с ЧПУ HDV500 сочетает в себе лучшие характеристики большого напольного горизонтального оптического компаратора и метрологической системы технического зрения. HDV500 имеет длинный 20" x 8" (500 мм x 200 мм) X-Y этап и сверхпрочную стальную конструкцию. Рабочий стол такой же, как и в популярных моделях HF600 и HF750. Сердцем системы HDV является уникальная система крепления сменных объективов (патент заявлен) к цифровой видеокамере высокого разрешения с разрешением 5 мегапикселей. HDV500 поставляется с тремя вариантами телецентрических объективов, обеспечивающих разрешение микронного уровня и точные измерения поля зрения (FOV). С помощью метрологического программного обеспечения MetLogix™ M3 можно импортировать файлы САПР в формате DXF и создавать цифровые наложения 2D Go-No-Go непосредственно из файлов САПР. Функция видеообнаружения краев (VED) позволяет в реальном времени взаимодействовать импортируемой file с видеоизображением инспектируемой детали. Повышается скорость и точность работы. - Стальная конструкция с никелированной инструментальной плитой - Верхняя плита рабочего стола 21,3" x 5,1" (540 x 130 мм) - ЧПУ - Максимальная грузоподъемность 330 фунтов (150 кг) - Ход фокуса 3" (75 мм) - Регулировка угла спирали с помощью шкалы верньера ±15° - Позиционирование X-Y и фокуса с помощью джойстика и трекбола - Стеклянные шкалы Heidenhain для разрешения 20 мкм (0,5 мкм) по X и Y - Светодиодная подсветка для освещения поверхности и профиля - 5-мегапиксельная черно-белая цифровая видеокамера (2448 x 2058 пикселей) - Напольная модель - Сменная оптика с зумом 6,5:1 - 3 сменных телецентрических объектива для полей зрения: 1,4" x 1,1" (34,7 мм x 29 мм), 2,1" x 1,7" (53,8 мм x 45 мм) и 3,0" x 2,5" (76,5 мм x 64 мм). Патент заявлен.
