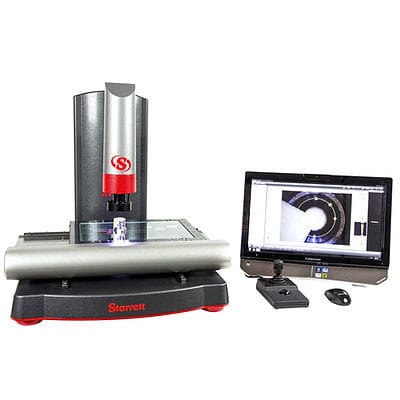

Измерительная система зрение AVR 300

поле зрения (FOV)видео2D

Автоматические метрологические системы технического зрения AVR CNC идеально подходят для повторяющихся измерений и автоматического сравнения с файлами CAD. Системы поставляются со сменными телецентрическими или специальными зум-объективами, обеспечивающими микронное разрешение и точное измерение поля зрения (FOV). При максимальном FOV 0,93" (24 мм) AVR 300 способен измерять детали длиной до 12" (300 мм). Интерфейс оператора представляет собой программное обеспечение MetLogix™ M3, которое отображает видеоизображение детали в реальном времени, а также инструменты геометрии и цифровые показания. Изображение детали может быть изменено с помощью масштабирования, а измерения могут быть выполнены простым прикосновением к элементам на сенсорном мониторе. Возможности программного обеспечения M3 также включают измерения по 3 осям и геометрические построения в 2D (точки, линии, углы, прямоугольники, прорези, пятна). Системы также совместимы с сенсорными датчиками. - Перемещение по оси Z: 8" (200 мм) - Полное позиционирование с ЧПУ по X-Y-Z или моторизованное ручное позиционирование с помощью подвески с джойстиком и трекболом - Метрологическое программное обеспечение Metlogix™ M3 - Видеообнаружение краев (VED) - Измерение поля зрения (FOV), интегрированное с движением стола - Шкалы Renishaw для измерений 4 мкм (0,1 мкм) по осям X, Y и Z (доступны на некоторых моделях) - Цветная цифровая видеокамера - Коллимированная светодиодная подсветка подэтапа - Кольцевая светодиодная подсветка поверхности - Гранитное основание - Специализированная оптика с ЧПУ с зумом 6,5:1 или 12:1 - Сменные линзы с байонетным креплением для ручного зум-объектива 6,5-1 - Вспомогательные объективы 0,5x, 1,5x и 2,0x для зум-оптики - Комплект контактных датчиков Renishaw - Стойка для смены сенсорных зондов на 2 или 4 отсека - Программируемый квадрант темного поля Светодиодная подсветка поверхности для зум-оптики - Опция DXF/FOV для автоматического сопоставления с файлами CAD - Рабочая станция модульной системы
