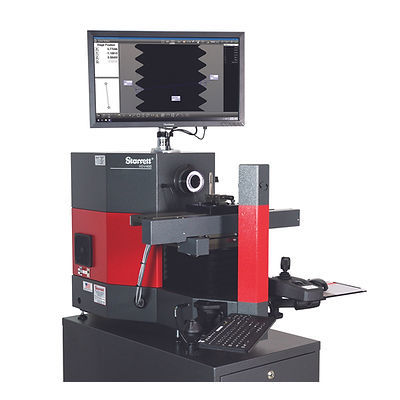

Цифровой профильный проектор HDV 400

горизонтальныйнастольный

Горизонтальные цифровые видеокомпараторы HDV сочетают в себе лучшие характеристики горизонтального оптического компаратора и системы визуальной метрологии. По своей конфигурации HDV похож на традиционный горизонтальный компаратор. Рабочий стол такой же, как и в проверенных временем компараторах Starrett. Основу системы HDV составляет уникальная запатентованная система крепления сменных объективов, соединенная с цифровой видеокамерой высокого разрешения с разрешением 5 мегапикселей. Система поставляется с семью телецентрическими объективами, обеспечивающими разрешение микронного уровня и оптические искажения до 0,001% для точных измерений поля зрения (FOV). С помощью программного обеспечения MetLogix™ M3 можно импортировать файлы САПР в формате DXF и создавать 2D цифровые наложения Go/No-Go непосредственно из файлов САПР. Функция обнаружения краев видеоизображения (VED) позволяет в реальном времени взаимодействовать импортируемого файла с видеоизображением проверяемой детали. Производительность, скорость и точность повышаются. Системы поставляются с ручным управлением или с ЧПУ. - Конструкция из стали и алюминия с твердоанодированной плитой для инструментальной обработки сцены и стояком - Рабочий стол 21,3" x 5,1" (540 мм x 130 мм) - Максимальная грузоподъемность 110 фунтов (50 кг) - Ход фокуса 2" (51 мм) - Ручное позиционирование X-Y и фокуса с помощью маховиков или ЧПУ с джойстиком и трекболом - Стеклянные шкалы Heidenhain для разрешения 20 мкн (0,5 мкм) по X и Y - Светодиодная подсветка для освещения поверхности и профиля - Цветная 5-мегапиксельная видеокамера (2448 x 2058 пикселей) - Программное обеспечение и изображение детали отображаются на 24-дюймовом (60 см) цветном сенсорном мониторе (1920 x 1080 пикселей) - 6 сменных телецентрических объективов для полей зрения от 1,14" до 0,09" (от 29 мм до 2,3 мм) (патент US 9,360,435 B2) - Сменная оптика с зумом 6,5:1
