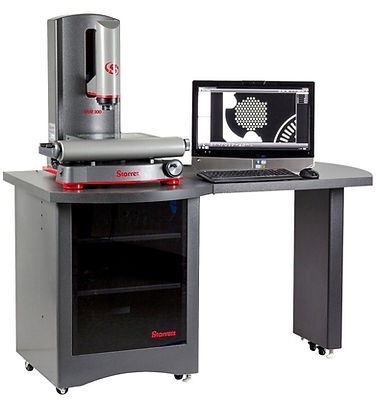

Измерительная система зрение MVR 300 FOV

поле зрения (FOV)видеоавтоматическая

Ручные метрологические системы технического зрения MVR идеально подходят для проведения быстрых измерений с целью контроля качества. Они поставляются со специальной оптикой с зумом или быстросменным байонетным креплением объектива, которое позволяет использовать сменную оптику с зумом или телецентрические объективы для разрешения на микронном уровне. Благодаря максимальному полю зрения (FOV) 0,93" (24 мм) и плавно интегрированному движению столика, MVR 300 способен измерять детали длиной до 12" (300 мм). Интерфейс оператора представляет собой программное обеспечение MetLogix™ M3, которое отображает видеоизображение детали в реальном времени, а также инструменты геометрии и цифровые показания. Изображение детали может быть изменено с помощью масштабирования, а измерения могут быть выполнены простым прикосновением к элементам на сенсорном мониторе. Аппаратные характеристики MVR включают в себя гранитное основание для максимальной устойчивости, прецизионные линейные направляющие для плавного и точного перемещения стола и моторизованную ось Z с переменной скоростью. - Перемещение по оси Z: 8" (200 мм) - Ручное позиционирование по оси X-Y с помощью маховиков - Моторизованное позиционирование по оси Z с переменной скоростью - Метрологическое программное обеспечение MetLogix™ M3 - Видеообнаружение краев (VED) - Измерение поля зрения (FOV), интегрированное с движением стола - Шкалы Renishaw для разрешения 20 мкн (0,5 мкм) по осям X и Y - Цветная цифровая видеокамера - Коллимированная светодиодная подсветка под сценой - Кольцевая светодиодная подсветка поверхности - Гранитное основание - Выделенная или сменная телецентрическая оптика - Быстросменное байонетное крепление для сменной телецентрической оптики - Сменные телецентрические линзы с увеличением 0,3x, 0,5x, 0,8x, 1,0x, 2,0x и 4,0x - Опция DXF/FOV для автоматического сопоставления с файлами CAD - Модульная рабочая станция системы - Калибровочные стандарты
