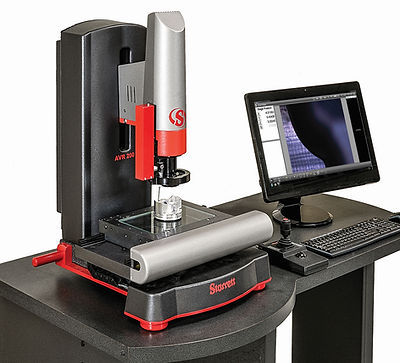

Измерительная система зрение AVR 200 FOV

поле зрения (FOV)видеоавтоматическая

Автоматические метрологические системы технического зрения AVR CNC идеально подходят для повторяющихся измерений и автоматического сравнения с файлами CAD. Системы поставляются со сменными телецентрическими или специальными зум-объективами, обеспечивающими микронное разрешение и точное измерение поля зрения (FOV). При максимальном FOV 0,93" (24 мм) AVR 200 способен измерять детали длиной до 8" (200 мм). Интерфейс оператора представляет собой программное обеспечение MetLogix™ M3, которое отображает видеоизображение детали в реальном времени, а также инструменты геометрии и цифровые показания. Изображение детали может быть изменено с помощью масштабирования, а измерения могут быть выполнены простым прикосновением к элементам на сенсорном мониторе. Возможности программного обеспечения M3 также включают измерения по 3 осям и геометрические построения 2D (точки, линии, углы, прямоугольники, прорези, пятна). Системы также совместимы с сенсорными датчиками. - Перемещение по оси Z: 8" (200 мм) - Полное позиционирование с ЧПУ по X-Y-Z или моторизованное ручное позиционирование с помощью подвески с джойстиком и трекболом - Метрологическое программное обеспечение Metlogix™ M3 - Видеообнаружение краев (VED) - Измерение поля зрения (FOV), интегрированное с движением стола - Шкалы Renishaw для измерений 4 мкм (0,1 мкм) по осям X, Y и Z (доступны на некоторых моделях) - Цветная цифровая видеокамера - Коллимированная светодиодная подсветка подэтапа - Кольцевая светодиодная подсветка поверхности - Гранитное основание - Быстросменное байонетное или фиксированное крепление объектива для телецентрической оптики - Сменные объективы с байонетным креплением - телецентрическая оптика 0,30x, 0,50x, 0,80x, 1,0x, 2,0x, 4,0x - Комплект контактных датчиков Renishaw - Стойка для смены контактных датчиков на 2 или 4 отсека - Опция DXF/FOV для автоматического сопоставления с файлами САПР - Модульная рабочая станция системы - Калибровочные стандарты - Приспособления и устройства для фиксации деталей
