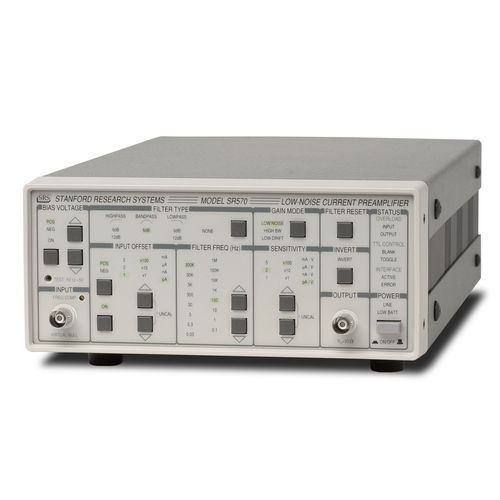

Предусилитель тока SR570

настольныйс низким уровнем шума

SR570 - это малошумящий предварительный усилитель тока, способный обеспечить усиление тока до 1 пА/В. Высокий коэффициент усиления и полоса пропускания, низкий уровень шума и множество удобных функций делают SR570 идеальным для различных фотонных, низкотемпературных и других измерений. Коэффициент усиления SR570 имеет настройки чувствительности от 1 пА/В до 1 мА/В, которые могут быть выбраны в последовательности 1-2-5. Также предусмотрена верньерная регулировка усиления, позволяющая выбрать любую чувствительность между этими значениями. Усиление может быть распределено по различным каскадам усилителя для оптимизации работы прибора. В режиме низкого уровня шума усиление распределяется по переднему фронту усилителя для достижения наилучших шумовых характеристик. В режиме высокой полосы пропускания усиление распределяется на более поздние каскады усилителя для улучшения частотной характеристики передней части. В режиме низкого дрейфа входной усилитель заменяется операционным усилителем с очень низким входным током, что уменьшает дрейф прибора по постоянному току в 1000 раз. Блок-схема Фильтры SR570 содержит два RC-фильтра первого порядка, частота среза и тип которых могут быть настроены с передней панели. Вместе фильтры могут быть настроены как фильтр низких или высоких частот со скошенной характеристикой 6 или 12 дБ/окт, или как полосовой фильтр со скошенной характеристикой 6 дБ/окт. Частоты среза регулируются в диапазоне от 0,03 Гц до 1 МГц в последовательности 1-3-10. Для сокращения времени восстановления прибора после перегрузки при использовании длинных постоянных времени фильтра предусмотрена кнопка сброса фильтра. Входное смещение и постоянное смещение Для подавления нежелательных фоновых токов постоянного тока предусмотрена регулировка тока смещения входа. Ток смещения может быть задан в диапазоне от ±1 пА до ±1 мА с шагом примерно 0,1 %
