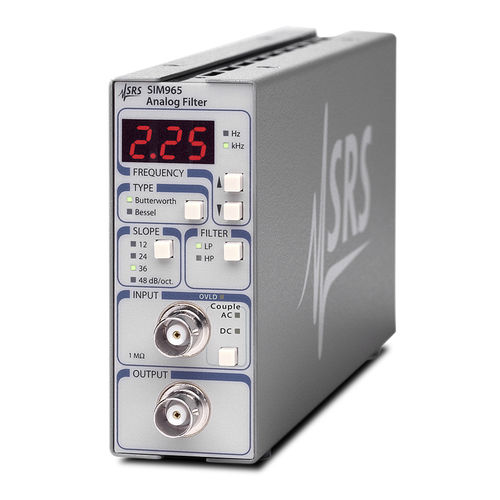

Электронный фильтр верхних частот SIM965
нижних частотпассивного типа

электронный фильтр верхних частот
электронный фильтр верхних частот
электронный фильтр верхних частот
электронный фильтр верхних частот
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Полоса пропускания
верхних частот, нижних частот
Тип
пассивного типа
Частота

МАКС.: 500 000 Hz

МИН.: 1 Hz

Описание

Устанавливаемые верхний и нижний пределы (±10 В) разрешение 10 мВ полоса пропускания 1 МГц Выходы TTL для определения пределов Высокая скорость нарастания Аналоговый фильтр SIM965 идеально подходит для приложений формирования сигнала, где требуются фильтры Бесселя или Баттерворта. Фильтры Бесселя обеспечивают чистую ступенчатую характеристику (незначительный перескок) и линейную фазовую характеристику, а фильтры Баттерворта - отличную ровность полосы пропускания с некоторым перескоком. Выбор фильтрации высоких или низких частот осуществляется с передней панели. Частоты среза устанавливаются с 3-значным разрешением, и для любого типа фильтра предусмотрены 12, 24, 36 или 48 дБ/октава. SIM965 принимает входные сигналы в диапазоне ±5 В и имеет единичный коэффициент усиления. Низкий уровень шума и гармонических искажений, а также полоса пропускания более 1 МГц делают его идеальным для чувствительных аналоговых приложений. Если требуется усиление сигнала, следует рассмотреть возможность использования предварительного усилителя SIM910 на JFET или предварительного усилителя SIM911 на BJT. До восьми модулей SIM965 могут быть размещены в одном основном блоке SIM900. Основные блоки могут быть соединены в каскад, что позволяет использовать неограниченное количество каналов фильтрации для сложных приложений. SIM965 также является полностью программируемым. Всеми функциями можно управлять с компьютера через мэйнфрейм SIM900. Мейнфрейм поддерживает интерфейсы RS-232 и GPIB. Цифровые схемы управления в SIM965 разработаны с использованием специальной архитектуры остановки часов, при которой микроконтроллер включается только при изменении настроек. Это гарантирует, что цифровые шумы не будут загрязнять низкоуровневые аналоговые сигналы.

---

Каталоги

SIM965Analog Filter
SIM965Analog Filter
2 Страницы
