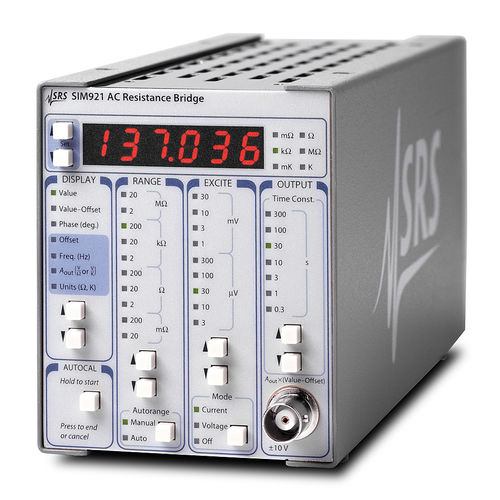

Мост сопротивления переменного тока SIM921 - это прецизионный малошумящий прибор, предназначенный для криогенной термометрии. При мощности возбуждения менее 100 аВт термисторы и другие резистивные образцы могут быть измерены при температурах ниже 50 мК с незначительными погрешностями саморазогрева.
Измерение сопротивления
SIM921 измеряет сопротивление по четырехпроводной схеме, исключая прямое влияние сопротивления проводов на результат. Тепловая ЭДС и дрейф смещения усилителя исключены благодаря использованию источника переменного тока возбуждения.
Частота возбуждения может регулироваться в диапазоне от 2 до 60 Гц как с передней панели, так и через компьютерный интерфейс. Такая гибкость позволяет пользователю работать на синхронной субгармонике частоты линии электропередачи (например, 15 Гц/12,5 Гц) или на какой-либо несоизмеримой частоте, в зависимости от требований. Несколько SIM921 могут работать на разных частотах в одной экспериментальной установке без риска возникновения внутриполосных перекрестных помех. Кроме того, при измерениях очень высокого импеданса переменная частота позволяет прозондировать любые емкостные эффекты в результатах измерения сопротивления. Возбуждение синусоидальное, что исключает высокочастотные гармоники, связанные с возбуждением квадратными волнами.
Фактическое определение сопротивления осуществляется ратиометрически, пропуская выбранный ток возбуждения как через внутренний высокостабильный эталонный резистор, так и через измеряемое устройство пользователя. Имеется внутренний автоканал для калибровки двух плеч отсчета соотношения для повышения точности.
---
