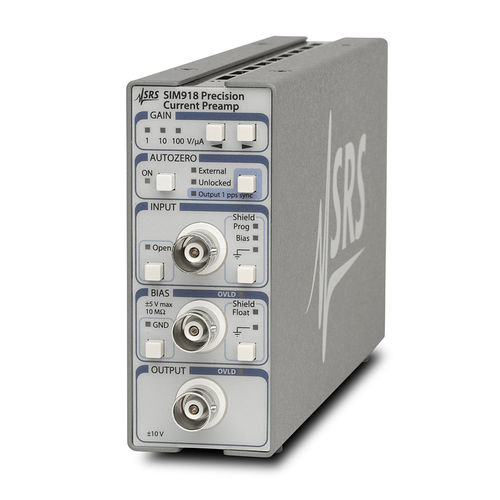

Предусилитель тока SIM918

сверхточныйэлектронныйпропускная способность

Токовый предусилитель SIM918 идеально подходит для приложений, в которых входное напряжение смещения должно быть минимальным. Разность постоянного напряжения между двумя входами (токовым входом и входом напряжения смещения) точно измеряется каждые 2 секунды и обнуляется. В результате получается усилитель тока с входным напряжением смещения менее 10 мкВ. Эта функция автообнуления может быть включена или выключена дистанционно или с передней панели, что обеспечивает гибкость в чувствительных приложениях. В качестве усилителя тока SIM918 обеспечивает входной шум до 15 фА/√Гц и регулируемый коэффициент усиления по току (от 106 до 108 В/А). Диапазон выходного напряжения составляет ±10 В при всех настройках коэффициента усиления. Входной ток смещения составляет менее 2 пА (постоянный ток), а полоса пропускания прибора (в зависимости от коэффициента усиления) достигает 22 кГц. Имеется вход смещения напряжения для установки виртуального потенциала земли на внешний источник постоянного тока. Этот вход может иметь диапазон ±5 В. Напряжение смещения может быть внутренне заземлено. Также предусмотрен вход/выход синхронизации автообнуления. В режиме внутреннего автообнуления этот порт обеспечивает выходной сигнал с частотой один импульс в секунду (pps), синхронизированный с внутренней схемой переключения. Во внешнем режиме входной сигнал 0,9-1,1 pps генерирует опорный сигнал для синхронизации схемы. SIM918 обеспечивает максимальную гибкость при прокладке кабелей и заземлении. Экран BNC токового входа может быть переключен между заземлением шасси, напряжением смещения или входом Program на задней панели (который при желании можно оставить плавающим). Используя вход Program, пользователь может подавать потенциал возбуждения на эксперимент через экранный проводник входного кабеля, в то время как возбужденный ток течет по центральному проводнику к SIM918.
