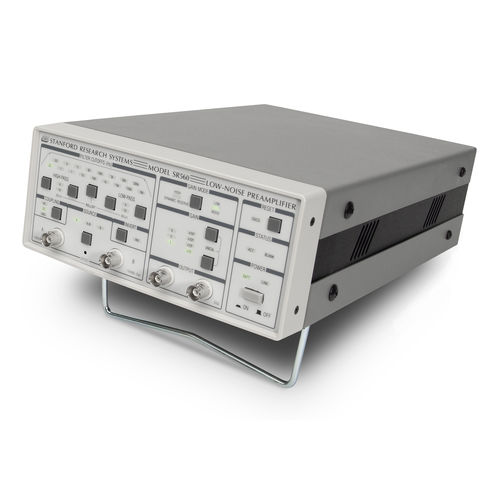

Предусилитель напряжения SR560

дифференциальныйкоэффициент передачис низким уровнем шума

SR560 - это высокопроизводительный малошумящий предусилитель, который идеально подходит для широкого спектра приложений, включая низкотемпературные измерения, оптическое обнаружение и аудиотехнику. Входы SR560 имеет дифференциальный передний фронт с входным шумом 4 нВ/√Гц и входным импедансом 100 MΩ. Полные контуры коэффициента шума показаны на графиках ниже. Входы SR560 полностью плавающие (экраны BNC не подключены к земле шасси). На задней панели имеется как заземление усилителя, так и заземление шасси, что обеспечивает гибкость при заземлении прибора. Обнуление входного смещения осуществляется потенциометром на передней панели, доступным с помощью маленькой отвертки. В дополнение к сигнальным входам на задней панели имеется вход заглушения TTL, позволяющий быстро отключать и включать усиление прибора. Это полезно для предотвращения перегрузки переднего фронта. Усиление выключается через 5 мкс после того, как уровень TTL становится высоким, и снова включается в течение 10 мкс после того, как сигнал TTL становится низким. Выходы Два изолированных выходных BNC-разъема обеспечивают выходы 600 Ω и 50 Ω. Оба способны подавать 10 Vpp на соответствующую нагрузку. Два выхода источника питания на задней панели обеспечивают до 200 мА постоянного тока ±12 В, связанного с землей усилителя. Эти выходы обеспечивают чистое питание постоянного тока для использования в качестве источника смещения. Усиление Коэффициенты усиления выбираются в диапазоне от 1 до 50 000 в последовательности 1-2-5. Функция регулируемого усиления позволяет задавать усиление в процентах от любой из фиксированных настроек усиления с разрешением 0,5 %. Усиление может быть выборочно назначено перед фильтрами для оптимизации шумовых характеристик или после фильтров для снижения восприимчивости к перегрузкам.
