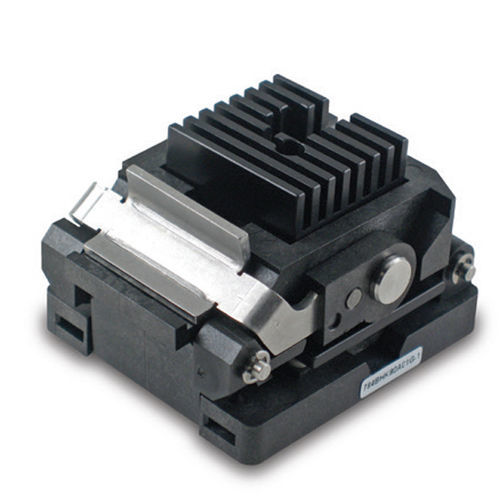

Тестовый разъем для шлифовки K Series H-Pin®

Конструкция гнезда серии K предусматривает плоское равномерное давление на ИУ с помощью дополнительного рычага после закрытия крышки. Это необходимо для того, чтобы при закрытии крышки пластина не скользила по верхней части устройства, что может привести к появлению маркировки на устройстве. Это особенно важно для изделий с открытыми штампами или для автомобильных применений, где внешний вид является частью критериев приемки после испытания "прошел/не прошел". Приведение в действие вертикального рычага не увеличивает общую площадь гнезда, что позволяет обеспечить максимальную плотность заселенных участков на плате для прожига и в некоторых случаях уменьшить общую площадь гнезда по сравнению с другими гнездами с крышкой clamshell. Еще одно дополнительное преимущество крышки серии K - воздушный поток через гнездо благодаря более высокому профилю, позволяющему создать более широкие воздушные каналы для поддержания точных температур. Особенности и преимущества - Проверенная промышленностью конструкция, собственная инструментальная, формовочная и механическая обработка, 100% автоматизированная сборка. - Обширный каталог компонентов, настраиваемые опции - Срабатывание крышки с нулевой маркировкой способствует повышению производительности. - Лучшие на рынке электрические характеристики Дополнительные опции - Вертикальная прижимная плита - Теплоотвод - Функции вентиляции HAST - Встроенный термоконтроль с нагревателем и датчиком - Реверсивная посадочная плоскость - Максимальный зазор между компонентами под ИУ - системы из 2 или 3 пластин - Высокотемпературные материалы для применения при температурах выше 200°C Технология H-Pin В этой розетке также используется технология контактов H-Pin, обеспечивающая широкие возможности работы в ВЧ диапазоне и исключительные характеристики по постоянному току. Гнезда серии K отвечают всем требованиям: высокая частота, высокий ток, высокая температура, низкая индуктивность и низкие потери. Эти характеристики способствуют снижению стоимости испытаний.
