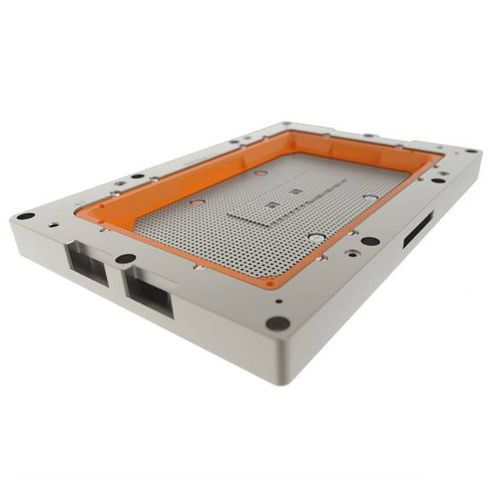

Тестовый разъем DaVinci 112 расширяет серию DaVinci инновационным решением для тестирования наиболее сложных функциональных возможностей ASIC (Application Specific Integrated Circuits). Тестирование этих устройств в полнофункциональном режиме является сложной задачей. При наличии сотен сигналов PAM-4 способность изолировать перекрестные помехи между выводами на основной частоте ниже -40 дБ становится критически важной. DaVinci 112 повышает выход продукции и производительность, устраняя ложные неисправности и полные функциональные отказы.
Характеристики и преимущества
Особенности продукта
- Решение для BGA, LGA и других вариантов
- Технология пружинных датчиков с использованием однородного сплава с золотым покрытием
- Полоса пропускания РЧ > 40 ГГц @ -1 дБ IL
- Короткий путь сигнала Высота испытания 4,90 мм
- импеданс 43, 50 Ом (односторонний)
- Постоянное стабильное контактное сопротивление 80 мОм (пр.)
- Размещение с высокой копланарностью
- Конструкция гнезда Tri-Temp для поддержки температур от -55 °C до +125 °C
- Предназначен для ручного тестирования, стендовых испытаний и производственных испытаний HVM с использованием одного и того же гнезда
Преимущества
- Адаптация конструкции для удовлетворения требований
- Длительный срок службы контактов, протестирован на 500 тыс. включений
- Импеданс может соответствовать системе или определяться по мере необходимости
- Отличные характеристики постоянного тока
- Запатентованный изолированный металлический корпус гнезда обеспечивает оптимальные характеристики целостности сигнала и прочности
- Прецизионно обработанный корпус гнезда обеспечивает надежные механические характеристики
- Возможность ремонта в полевых условиях, замена одного зонда или всего массива
- Очистка может быть выполнена в режиме онлайн с помощью суррогата очистки
- Совпадение с существующими размерами гнезда печатной платы и испытательного оборудования приводит к экономии средств для клиентов
---
