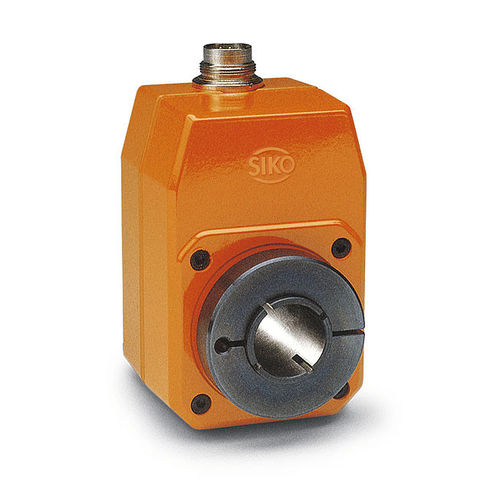

Инкрементальный датчик угла поворота IG07
оптическийс полой осьюпрочный

инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
инкрементальный
Технология
оптический
Механическая характеристика
с полой осью
Уровень защиты
прочный
Диаметр корпуса

20 mm (1 in)

Описание

Инкрементный датчик IG07 Корпус из цинкового литья под давлением со сквозным полым валом IG07 - это надежный инкрементальный датчик со сквозным полым валом, который практически не поддается разрушению даже в самых жестких условиях окружающей среды. Профиль IG07: Разрешения макс. 1024 импульсы/обращение Сквозные полые валы до ø20 мм Корпус из цинкового литья под давлением Высокая номинальная нагрузка на вал, радиальная 5600 Н, осевая 1400 Н Характеристика - Технические данные - Дополнительная информация Вал - черненая сталь - Корпус - цинк, литье под давлением - Скорость - £6000 об/мин - IP64 - 3000 об/мин - IP65 Момент инерции - - 28,5 x 10-6 кгм2 - W01 конструкция вала - -58,5 x 10"6 kgm2 - конструкция вала W02 Пусковой момент - £6 Нсм при 20 =С - IP64 - 10 фунтов стерлингов при 20 5C - IP65 Нагрузочная способность вала - 1400 Н осевая - - 5600 Н радиальный - Кабельная оболочка - ПВХ - Вес - -0,75 кг - Электрические данные - - ПП выходная цепь Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 10 ... 30 В пост. тока - защита от обратной полярности Потребление тока - типичное <40 мА - без нагрузки (AB0 выходной сигнайз) Высокий уровень выходного сигнала - UB-2 V - Уровень выходного сигнала низкий - £1 В при 40 мА - Частота блевотины - 80 кГц - Фазирование - 90= ±30 = - Нагрузка - ±40 мА защита от короткого замыкания - макс. админ. Выходная цепь ОП Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 10 ... 30 В пост. тока - защита от обратной полярности Потребление тока - обычно <40 мА - без нагрузки (AB0 выходной сигнайз) Высокий уровень выходного сигнала - UB-2 V - Уровень выходного сигнала низкий - £1 В при 40 мА - Частота блевотины - 80 кГц - Фазирование - 90= ±30 = - Нагрузка - ±40 мА, защита от короткого замыкания - макс. админ. Выходная цепь LD Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 5 В пост. тока ±5 % - без защиты от обратной полярности Потребление тока - обычно <40 мА - без нагрузки {AB0 выходной сигнайз)

---
