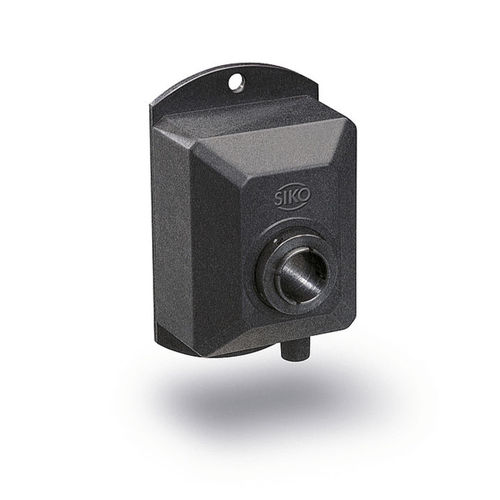

Инкрементальный датчик угла поворота IG06
оптическийс полой осьюв пластиковой коробке

инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
инкрементальный
Технология
оптический
Механическая характеристика
с полой осью, в пластиковой коробке
Уровень защиты
ударопрочный
Диаметр корпуса

20 mm (1 in)

Описание

Инкрементный датчик IG06 Прочный пластиковый корпус со сквозным полым валом Инкрементальный энкодер IG06 имеет недорогую конструкцию со сквозным полым валом и может быть легко установлен. Профиль IG06: Разрешения макс. 1024 импульсы/обращение Сквозные полые валы до ø20 мм Корпус из ударопрочного пластика Низкозатратная версия Характеристика - Технические данные - Дополнительная информация Вал - сталь с блаковым покрытием - Корпус - армированный пластик - Скорость - 5600 об/мин - конструкция вала W01 - 56000 оборотов в минуту - W02. конструкция вала W04 момент инерции - -10,5 x 10-6 кгм2 - конструкция вала W01 - -9,5 x lO^kgm2 - W02 конструкция вала - -9 x 10-6 kgm2 - W04 конструкция вала Пусковой момент - 515 Нсм при 20 5С - конструкция вала W01 - 51,5 Нсм при 20 =С - W02. W04 конструкция вала Нагрузочная способность вала - 10 Н осевая - Конструкция вала W01 - 20 Н радиальная - W01 конструкция вала - 25 N осевой - W02. W04 конструкция вала - 50 Н радиальный - W02. конструкция вала W04 Кабельная оболочка - ПВХ или полиуретан - Вес - -0.14 кг - Электрические данные - - выходная цепь ПП - - Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 10 ... 30 В OC - защита от обратной полярности Потребление тока - типичное <50 мА - без нагрузки {AB0 выходной сигнайз) Выходной уровень сигнала высокий - UB -2 В. при 20 мА - Уровень выходного сигнала низкий - 51 В при 20 мА - Частота полиуретанов - 525 кГц - Фазирование - 90= ±30 = - Нагрузка - ±40 мА защита от короткого замыкания - макс. админ. выходная цепь OC - - Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 10 ... 30 В OC - защита от обратной полярности Потребление тока - обычно <50 мА - без нагрузки {AB0 выходной сигнайз) Высокий уровень выходного сигнала - в зависимости от проводки - Уровень выходного сигнала низкий - 50,1 В пост. тока - Частота полиуретанов - 525 кГц - Фазирование - 90= ±30 = - Нагрузка - ±50 мА - макс. админ.

---

Каталоги
