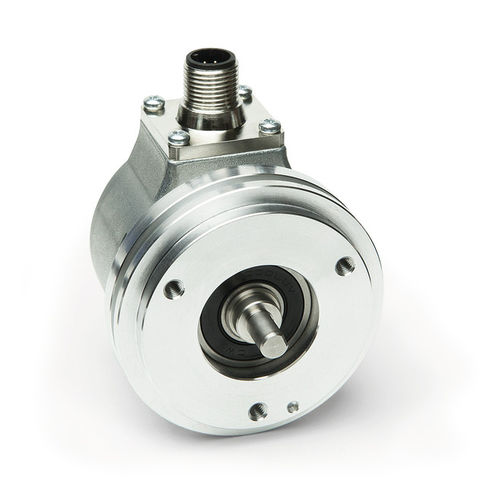

Инкрементальный датчик угла поворота IV5800
оптическийвыход по напряжениюсо сплошным валом

инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
инкрементальный
Технология
оптический
Выходной сигнал
выход по напряжению
Механическая характеристика
со сплошным валом
Уровень защиты
прочный, вибростойкий, на ударопрочность, IP65, IP67, IP66, устойчивый к КЗ
Другие характеристики
из нержавеющей стали
Диаметр корпуса

58 mm (2 in)

Описание

Инкрементальный датчик IV5800 Прочный оптический стандартный поворотный энкодер, сплошной вал Профиль IV5800: - Разрешение макс. 5000 импульсов/револьвер - IP65 или IP66/IP67 тип защиты - Прочная несущая конструкция - -40 °C ... +85 °C Рабочая температура - Высокая устойчивость к ударам и вибрации Механические данные Характеристика - Технические данные - Дополнительная информация Вал - нержавеющая сталь - Корпус - литье под давлением - Скорость - £12000 об/мин - IP65 - 6000 об/мин - IP65 непрерывная работа - 6000 об/мин - IP66/IP67 - £3000 об/мин - IP66/IP67 непрерывная работа Момент инерции - '1,8 x 10-6 кгм2 - Пусковой момент - <0,01 Нм при 20 !С - IP65 - <0.05 Нм при 20 SC - IP66/IP67 Нагрузочная способность вала - 100 Н - радиальная - 50 Н - осевой Кабельная оболочка - ПВХ - -06,7 мм Радиус изгиба кабеля - 75 мм - статический - 110 мм - динамический Вес - -0,4 кг - Таблица размеров Измерение шансов [мм] - Измерение L [мм] - 6n7 - 10 - 8n7 - 15 - 10n7 - 20 - Электрические данные - - ПП выходная цепь Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 10 ... 30 В пост. тока - защита от обратной полярности Потребление тока - типичное 50 мА - £100 мА {без нагрузки) Высокий уровень выходного сигнала - 2UB-1.0 В - защита от короткого замыкания Уровень выходного сигнала низкий - 0,5 В - защита от короткого замыкания Частота полиомиелита - £300 кГц - Нагрузка - ±20 мА - макс. админ. Тип подключения - 1x разъем М12 - 5-полюсный. 1-контактный Выходная цепь ОП Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 10 ... 30 В пост. тока - защита от обратной полярности Потребление тока - типичное 50 мА - £100 мА {без нагрузки)

---
