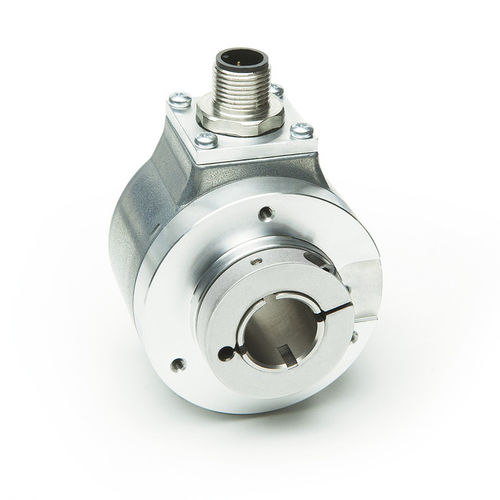

Инкрементальный датчик угла поворота IH5815
оптическийс полой осьювыход по напряжению

инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
инкрементальный
Технология
оптический
Механическая характеристика
с полой осью
Выходной сигнал
выход по напряжению
Материал
из нержавеющей стали
Уровень защиты
прочный, вибростойкий, на ударопрочность, IP65, IP67, IP66
Диаметр корпуса

15 mm (1 in)

Описание

Инкрементальный энкодер IH5815 Надежный оптический стандартный поворотный энкодер, полый вал Профиль IH5815: - Разрешение макс. 5000 импульсов/об - Прочная конструкция подшипника - Рабочая температура -40 °C ... +85 °C - Высокая устойчивость к ударам и вибрации Характеристика - Технические данные - Дополнительная информация Вал - нержавеющая сталь - Корпус - литье под давлением - Скорость - £12000 об/мин - IP65 - £6000 об/мин - IP65 непрерывная работа - £6000 об/мин - IP66/IP67 - £3000 об/мин - IP66/IP67 непрерывная работа Момент инерции - -6 x 10-6 кгм2 Пусковой момент - <0,01 Нм при 20°С - IP65 - <0,05 Нм при 20 !C - IP66/IP67 Номинальная нагрузка на вал - 100 Н - радиальная - 50 Н - осевая Оболочка кабеля - ПВХ - -06,7 мм Радиус изгиба кабеля - 75 мм - статический - 110 мм - динамический Вес - -0,4 кг Электрические данные - - - ■ Выходная цепь PP - - - - Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 10 ... 30 В постоянного тока - с защитой от обратной полярности Потребляемый ток - обычно 50 мА - 100 мА {без нагрузки) Высокий уровень выходного сигнала - 2UB-1,0 В - защита от короткого замыкания Низкий уровень выходного сигнала - £0,5 В - защита от короткого замыкания Частота питания - £300 кГц Нагрузка - ±20 мА - макс. адм. Тип подключения - 1x разъем M12 - 5-полюсный. 1 контакт ■ Выходная цепь OP - - - Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 10 ... 30 В постоянного тока - защита от обратной полярности Потребляемый ток - типичный 50 мА - £100 мА {без нагрузки) Высокий уровень выходного сигнала - 2UB-1,0 В - защита от короткого замыкания Низкий уровень выходного сигнала - £0,5 В - защита от короткого замыкания Частота питания - £300 кГц Нагрузка - ±20 мА - макс. адм. Тип подключения - открытый конец кабеля - - 1x разъем M23 - 12-полюсный, 1x контактный

---
