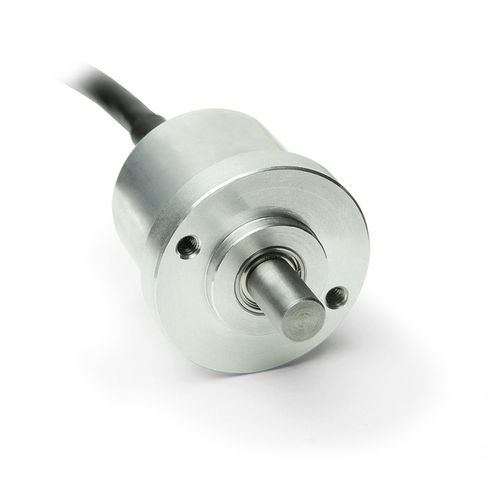

Инкрементальный датчик угла поворота IV2800
оптическийсо сплошным валомвыход по напряжению

инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
инкрементальный
Технология
оптический
Механическая характеристика
со сплошным валом
Выходной сигнал
выход по напряжению
Материал
из алюминия, из нержавеющей стали
Уровень защиты
прочный, IP65, IP64, устойчивый к КЗ
Другие характеристики
миниатюрный
Диаметр корпуса

28 mm (1 in)

Описание

Инкрементальный энкодер IV2800 Оптический миниатюрный поворотный энкодер, макс. 1024 импульса/оборот Профиль IV2800: - Разрешение макс. 1024 импульса/оборот - Прочная конструкция подшипников - Выходы с защитой от короткого замыкания Характеристика - Технические данные - Дополнительная информация Вал - нержавеющая сталь - Корпус - алюминий Скорость - £12000 об/мин Момент инерции - -0,1 x 10-6 кгм2 - Пусковой момент - <0,01 Нм при 20 SC - Номинальная нагрузка на вал - 10 Н - радиальная - 20 Н - осевая Оболочка кабеля - ПВХ - -s4.5 мм Радиус изгиба кабеля - 25 мм - статический - 75 мм - динамический Вес - -0,06 кг Электрические данные - - - ■ Выходная цепь PP Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 8 ... SO В постоянного тока - защита от обратной полярности Потребляемый ток - типичный 50 мА - (без нагрузки) Высокий уровень выходного сигнала - SUB - 3,0 В - защита от короткого замыкания Низкий уровень выходного сигнала - £0,5 В - защита от короткого замыкания Частота импульсов - £160 кГц Нагрузка - ±50 мА - макс. адм. Тип подключения - открытый конец кабеля - ■ Выходная цепь OP Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 8 ... 30 В постоянного тока - с защитой от обратной полярности Потребляемый ток - типичный 50 мА - {без нагрузки) Высокий уровень выходного сигнала - SUB - 3,0 В - защита от короткого замыкания Низкий уровень выходного сигнала - £0,5 В - защита от короткого замыкания Частота импульсов - £160 кГц Нагрузка - ±50 мА - макс Тип подключения - открытый конец кабеля - ■ Выходная цепь LD5 Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 5 В постоянного тока ±5 % - защита от обратной полярности Потребляемый ток - 90 мА - {без нагрузки) Высокий уровень выходного сигнала - S2,5 В - защита от короткого замыкания Низкий уровень выходного сигнала - £0,5 В - защита от короткого замыкания

---
