Молниеотвод класс II EGLA

внешнийвысокая энергиядля электросети

Обзор
Ограничители перенапряжений для воздушных линий (LSA) защищают воздушные линии электропередачи от ударов молнии и коммутационных перенапряжений, отводя избыточную энергию импульса в землю и предотвращая пробои, повреждения оборудования и отключения электропитания.

Ключевые функции

• Работа при высоком напряжении: Разработаны для системных напряжений до 800 кВ с возможностью разряда энергии до 3,6 C.
• Защита от молний: Внешняя искровая щель вызывает пробой при ударах молнии, ограничивая токи замыкания на землю от килоампер до ампер, гасит дуги примерно за 10 мс и предотвращает срабатывание автоматических выключателей.
• Повышенная надежность системы: Проприетарное программное обеспечение для моделирования (на основе исследований Cigré) оптимизирует размещение и количество LSA для обеспечения надежной защиты от молний при минимальных затратах.
• Сокращение перебоев электроснабжения: LSA ликвидируют перенапряжения выше уровня импульсной стойкости изолятора (LIWL), предотвращая пробои изоляции и провалы напряжения.
• Продвинутое моделирование и поддержка: Подробный программный анализ моделирует конкретные условия линии заказчика для точного подбора и расположения LSA.

Ограничитель без внешней искровой щели (NGLA) — прямое подключение к воздушным линиям
NGLA обеспечивают исключительную гибкость монтажа и высокую эксплуатационную надежность. В зависимости от конструкции опоры и расположения изоляторов они могут устанавливаться на изоляторе, проводе или конструкции опоры. Основные преимущества:

• Высокая гибкость монтажа: Подходит для крепления на проводе, опоре или изоляторе; адаптируется к различным конфигурациям линий.
• Высокая степень защиты: Большая способность поглощать энергию для эффективной защиты от молний и коммутационных перенапряжений.
• Защита при термической перегрузке: Встроенное отсекательное устройство изолирует ограничитель при термической перегрузке, позволяя линии работать до плановой замены.
• Соответствие стандартам: Разработаны и испытаны в соответствии с IEC 60099-4.
• Опциональный мониторинг: Доступна система мониторинга ACM для беспроводной оценки состояния и детальной информации о токах утечки и рассеиваемой энергии.

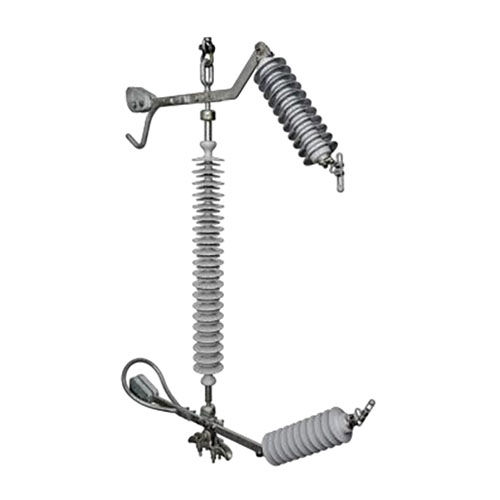

Ограничитель с внешней искровой щелью (EGLA) — изолирован последовательной искровой щелью
EGLA оснащены внешней искровой щелью в последовательной цепи, гальванически изолирующей активные компоненты ограничителя от напряжения линии в нормальных условиях. При ударе молнии щель пробивает и ограничивает ток замыкания на землю, быстро гасит дуги. Основные преимущества:

• Отсутствие тока утечки: Последовательная щель отключает блоки MOV от системного напряжения в нормальной эксплуатации.
• Эффективность материалов: Можно использовать ограничитель с меньшим номинальным напряжением, сокращая количество MOV и расход материалов.
• Не требует отсекателя или заземляющего провода: Упрощает монтаж и обслуживание.
• Компактная конструкция: Подходит для многоцепных опор с небольшими зазорами и для работ на линии под напряжением.
• Соответствие стандартам: Соответствует IEC 60099-8.

Технические характеристики

• Монтаж: Прямое подключение (NGLA) / Внешняя искровая щель (EGLA)
• Диапазон напряжений: До 800 кВ
• Разряд энергии: До 3,6 C
• Отсекатель: Встроенный (NGLA) / Не требуется (EGLA)
• Ток утечки: Имеется в нормальной эксплуатации (NGLA) / Отсутствует в нормальной эксплуатации (EGLA)
• Стандарты: IEC 60099-4 (NGLA) / IEC 60099-8 (EGLA)
• Корпус: Силиконовая резина
• Варианты крепления: Опора, изолятор, провод (NGLA) / Опора, изолятор (EGLA)
• Техническое обслуживание: Минимальное

Оптимизированный программный анализ для применений LSA
Siemens Energy предоставляет моделирование на основе симуляции (опирающееся на исследования Cigré) для определения оптимальных и экономичных решений LSA. Программное обеспечение анализирует параметры конкретной линии заказчика и рекомендует, где и сколько ограничителей требуется для обеспечения достаточной защиты от молний при минимальном объеме установленного оборудования. Учитываемые факторы:

• Параметры линии: рабочее напряжение, количество цепей, данные заземляющего провода, длина линии, длина пролета и провис, тип и диаметр проводника, зазоры.
• Данные опоры: импедансы скачка опоры, сопротивление фундамента, геометрия опоры и положения фаз.
• Данные изолятора: расстояние между пробоями, длина соединения, номинальная ударная стойкость к разряду молнии.
• Активность молний: кераунический уровень (удары в год на км²), топология сети и профиль высот.
• Приоритеты заказчика: меньше коротких перерывов, предотвращение фазных и мультсисемных коротких замыканий, устранение заземляющих проводов при необходимости.

Почему выбирать ограничители перенапряжений Siemens Energy?

• Доказанная технология: Десятилетия полевого опыта, обеспечивающие надежную работу в различных условиях.
• Индивидуальные стратегии защиты: Проектирование на основе моделирования оптимизирует защиту под потребности конкретной системы.
• Поддержка высокого напряжения: Изделия, способные работать в системах до 800 кВ с высокой энергоразрядной способностью.

Характеристики / Технические спецификации

• Возможность системного напряжения: до 800 кВ.
• Возможность разряда энергии: до 3,6 C.
• Установка NGLA: прямое подключение (опора, изолятор, провод).
• Установка EGLA: внешняя искровая щель (опора, изолятор).
• Отсекатель: NGLA встроен; EGLA не требуется.
• Ток утечки: NGLA присутствует в нормальной эксплуатации; EGLA изолирован в нормальной эксплуатации.
• Материал корпуса: силиконовая резина.
• Стандарты: NGLA — IEC 60099-4; EGLA — IEC 60099-8.
• Техническое обслуживание: минимальное для NGLA и EGLA.
