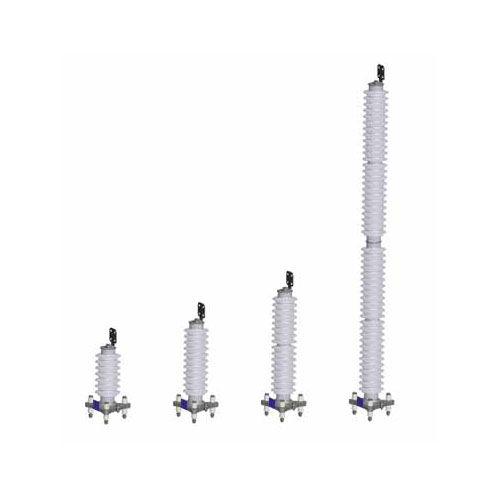

Молниеотвод класс I 3EL series

для электросетидля суровых природных условийс варистором

Обзор
Высоковольтные ограничители перенапряжений — это защитные устройства, предназначенные для защиты электроэнергетических систем от переходных перенапряжений, вызванных ударами молний, коммутационными операциями и другими помехами, путем отвода токов перенапряжения в землю и ограничения пиков напряжения до безопасных уровней. Siemens Energy предоставляет широкое портфолио решений, включая исполнения с силиконовой резиной и фарфором для применения от среднего до ультравысокого напряжения.

Ключевые функции и характеристики

• Защита от перенапряжений: быстрое отведение переходных пиков напряжения для защиты электрических систем
• Безопасность оборудования: предотвращает отказ изоляции и продлевает срок службы активов
• Надежность системы: минимизирует простои и затраты на обслуживание
• Высокая механическая устойчивость: разработаны для опорных применений и регионов с высокой сейсмической активностью

Особенности семейств продуктов

• 3EL силиконовые ограничители (Cage Design™): силиконовый кожух, формованный непосредственно на MOV, с каркасом из FRP для высокой механической прочности; силикон гидрофобный, стойкий к УФ, огнестойкий и самозатухающий; поведение при дуге исключает выброс внутренних деталей; подходит для установок на подстанциях и линиях; номинальное напряжение до 800 кВ.
• 3EQ силиконовые ограничители (композитный полый сердечник): силиконовый кожух, формованный на стекловолоконном полом сердечнике для исключительной механической стабильности; специальные фланцевые уплотнения предотвращают проникновение влаги и частичные разряды; направленные устройства сброса давления для безопасного выхода дуги; идеальны для сейсмических зон, ветровых районов и опорных изоляторных применений; номинал до 800 кВ.
• 3EP фарфоровые ограничители: фарфоровый корпус с каркасом из FRP для прочной механической прочности; отличная система уплотнений и направленные устройства сброса давления; разработаны для сильных сейсмических или ветровых условий и применений, требующих особо прочных опорных функций; номинал до 800 кВ.

Технические особенности и преимущества
Конструкции Siemens Energy сочетают высокую напряжённую прочность, механическую стойкость и передовые свойства материалов, обеспечивая решения для требовательных высоковольтных применений. Варианты продуктов (3EL, 3EQ, 3EP) позволяют выбирать в зависимости от требований монтажа (подстанция против линии), условий окружающей среды (прибрежные районы, пустыни, загрязнённый воздух) и механических нагрузок (землетрясения, ветер).

Сравнение (выбранные характеристики)
Характеристика | 3EL silicone Cage Design™ | 3EQ композитный полый сердечник | 3EP фарфоровая конструкция
Максимальное напряжение | До 800 кВ | До 800 кВ | До 800 кВ
Механическая прочность | Высокая, благодаря каркасу из FRP | Очень высокая, благодаря полому FRP‑сердечнику | Высокая, благодаря фарфоровому корпусу
Материал корпуса | Силикон (гидрофобный, стойкий к УФ) | Силикон + полый FRP‑сердечник | Фарфор
Защита при перегрузке | Дуга уходит через мягкий силиконовый корпус | Направленные устройства сброса давления | Направленные устройства сброса давления
Техническое обслуживание | Не требует обслуживания благодаря свойствам силикона | Длительная надёжная эксплуатация | Надёжен в суровых условиях
Гибкость применения | Ограничители для подстанций или линий | Ограничители для подстанций в сейсмо/ветроопасных зонах | Ограничители для подстанций в сейсмо/ветроопасных зонах
Вес | Лёгкий для удобства транспортировки и монтажа | Умеренный | Тяжелее, но очень долговечен

Применения

• Подстанции передачи и распределения: защита инфраструктуры от переходных перенапряжений
• Силовые трансформаторы и реакторы: обеспечение надежной работы и долговечности
• Аппараты и средства управления: защита от электрических помех
• ВЛ и кабельные линии передачи: поддержание бесперебойной подачи энергии
• Объекты, подверженные ударам молний, сейсмичности или экстремальным погодным условиям: обеспечение надёжной защиты в сложных условиях

Почему выбирать высоковольтные ограничители Siemens Energy

• Доказанная надёжность, подтверждённая десятилетиями полевых испытаний
• Передовые материалы (силикон, композиты, фарфор) для повышенной долговечности и производительности
• Конструкции, ориентированные на безопасность (направленный сброс давления, управление дугой) для минимизации рисков при перегрузках
• Широкий диапазон напряжений с решениями до 1 200 кВ для ультравысоковольтных применений
• Возможность адаптации конструкций под требования проекта и окружающей среды

Характеристики / технические спецификации

• Диапазон по напряжению: решения от среднего до ультравысокого напряжения; портфолио включает решения до 1 200 кВ (на уровне портфеля) и отдельные конструкции до 800 кВ.
• Материалы корпуса: силиконовая резина (гидрофобная, стойкая к УФ, огнестойкая, самозатухающая) и высококачественные фарфоровые варианты.
• Механическая конструкция: каркас из FRP (3EL), полый FRP‑сердечник (3EQ) или фарфоровый корпус (3EP) для соответствия различным требованиям по механической прочности.
• Уплотнение и защита от влаги: герметичное силиконовое формование и специальные фланцевые уплотнения для предотвращения проникновения и частичных разрядов.
• Функции при перегрузке и безопасность: направленные устройства сброса давления (3EQ, 3EP) и дугобезопасный силиконовый корпус (3EL) для безопасного отвода дуги без выброса внутренних деталей.
• Экологическая пригодность: отличные показатели при наличии загрязняющих слоёв для прибрежных, пустынных и сильно загрязнённых регионов; превосходная герметичность против влаги и загрязнений.
• Типичные применения: трансформаторы, выключатели, генераторы, двигатели, конденсаторы, вводы, аппараты коммутации, тяговый подвижной состав, линии передачи и подстанции.
• Обслуживание: конструкции на основе силикона обеспечивают эксплуатацию без технического обслуживания благодаря свойствам материала; фарфоровые исполнения обеспечивают долговременную прочную работу в суровых условиях.
