Импульсный счетчик Sensarresters™

избыточного напряженияцифровойэлектронный

Обзор
Устройства мониторинга разрядников Siemens Energy обеспечивают целенаправленную оценку состояния разрядников, применяемых в электрических сетях. Решения варьируются от простых счётчиков импульсов до Arrester Condition Monitors (ACM) и Sensarresters™, предоставляющих удалённый доступ и аналитические данные для предиктивного обслуживания.

Зачем мониторить разрядники?

• Раннее обнаружение изменений состояния
• Предотвращение неожиданных отключений
• Оптимизация графиков обслуживания
• Улучшение управления активами и надёжности сети

Семейства продуктов и устройства
Устройства мониторинга Siemens Energy охватывают различные задачи мониторинга:

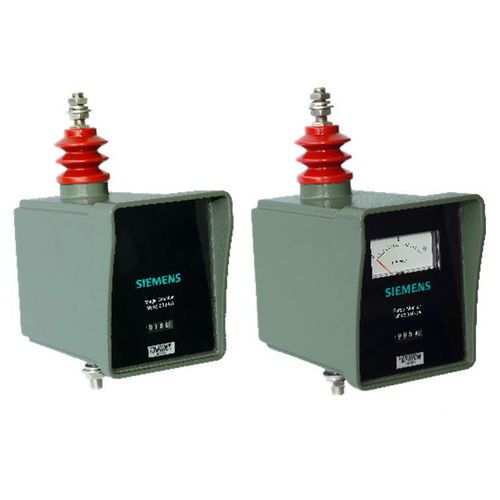

• Счётчики импульсов — 3EX5 030: традиционный счётчик, встраиваемый в заземляющий провод разрядника для регистрации импульсов. 3EX5 050: счётчик с встроенным измерителем утечного тока. Варианты 3EX5 030-1 и 3EX5 050-1 могут быть оснащены пассивным вспомогательным контактом для дистанционного подсчёта.
• Счётчик для удалённого мониторинга — 3EX5 060 (датчик): фиксируется на заземляющем проводе разрядника; считает импульсы и непрерывно измеряет утечный ток. 3EX5 062 (индикатор): обеспечивает удалённую визуализацию подсчётов импульсов и утечного тока на расстоянии до 200 м и предоставляет подключение для локальных измерений (например, осциллограф).
• Arrester Condition Monitors (ACM) — Базовый (3EX5 080-0): измеряет общий утечный ток и импульсы, выполняет анализ 3-й гармоники с компенсацией сети, применяет температурную коррекцию и отображает состояние с помощью светодиодов «светофор». Продвинутый (3EX5 080-1): добавляет беспроводной USB-модуль для прямой связи с ПК, детальной визуализации, настройки параметров и обновления ПО.
• Sensarresters™ — интеллектуальный подключённый мониторинг: веб- и мобильный доступ в реальном времени, интеграция аналитики для предиктивного обслуживания и беспроводная связь для удалённой диагностики.

Ключевые особенности и преимущества

• Комплексный мониторинг: от подсчёта импульсов до расширенного анализа состояния и регистрации поглощённой энергии
• Анализ долгосрочных трендов: устройства ACM ведут ежедневный журнал утечного тока для многолетней оценки трендов
• Беспроводной удалённый доступ: сокращает необходимость выездных проверок и упрощает получение данных
• Интеграция: предназначены для установки на существующие разрядники без их модификации
• Поддержка безопасности: раннее обнаружение неисправностей помогает предотвратить катастрофические отказы

Дополнительные замечания
Выбор устройств должен соответствовать уровню напряжения сети и условиям эксплуатации; конкретную совместимость устройства с разрядником необходимо подтверждать для каждого применения. Базовые блоки ACM можно обновить до продвинутых версий с помощью беспроводных модулей без изменения разрядника.

Технические характеристики

• 3EX5 030: счётчик импульсов, интегрируемый в заземление разрядника, регистрирует импульсы.
• 3EX5 050: счётчик импульсов с измерителем утечного тока; 3EX5 030-1 и 3EX5 050-1 при необходимости могут иметь пассивный вспомогательный контакт для удалённого подсчёта.
• 3EX5 060 (датчик): монтируется на заземляющем проводе разрядника; непрерывное измерение утечного тока и подсчёт импульсов.
• 3EX5 062 (индикатор): удалённая визуализация данных датчика (подсчёты и утечный ток) до 200 м; локальный вход для измерения утечного тока осциллографом.
• 3EX5 080-0 (ACM Basic): измеряет общий утечный ток и импульсы; анализ 3-й гармоники с компенсацией сети; температурная коррекция; индикация состояния светодиодами «светофор».
• 3EX5 080-1 (ACM Advanced): добавляет беспроводной USB-модуль для прямого соединения с ПК, детальной визуализации, настройки параметров и обновлений ПО (совместимость с ACM Service Tool).
• Функции Sensarresters™: удалённый статус в реальном времени через веб/мобильные устройства, интеграция аналитики для предиктивного обслуживания, беспроводная связь для удалённой диагностики.
• Логирование и тренды: ежедневная запись утечного тока для долгосрочного анализа трендов и оценки состояния.
• Совместимость: разработаны для интеграции с существующими разрядниками; подтверждайте совместимость устройства и разрядника для конкретного применения.
