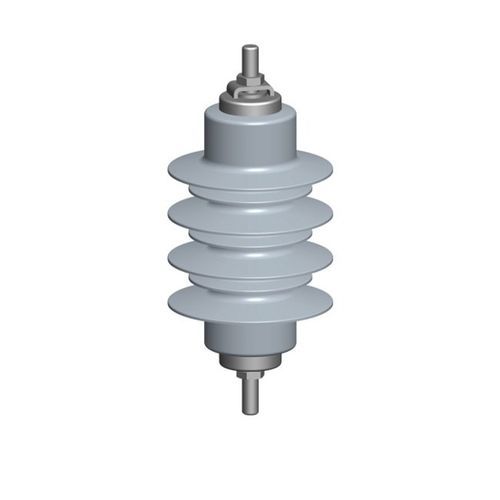

Молниеотвод класс II 3EK7 séries

высокая энергиядля электрической подстанцииот переходного тока

Обзор
Ограничители перенапряжения среднего напряжения необходимы для защиты электрооборудования от повреждающих перенапряжений, вызванных ударами молнии, коммутационными операциями и другими переходными явлениями. Siemens Energy предлагает портфель ограничителей среднего напряжения, разработанных для обеспечения надежной защиты от перенапряжений распределительных сетей и критически важного электрооборудования до 72,5 кВ. Выбор подходящего ограничителя зависит от области применения и оборудования, требующего защиты.

Ключевые функции и особенности

• Широкий диапазон напряжений: Подходят для применений до 72,5 кВ, удовлетворяя различные потребности среднего напряжения.
• Высокая энергопоглощающая способность: Обеспечивают надежную защиту чувствительного и высоконагруженного оборудования, гарантируя надежность работы.
• Современные материалы корпуса: Доступны в исполнении из силиконовой резины (полимер) и фарфора, обеспечивая стойкость к окружающей среде и безопасность.
• Надежное давлениеразгружение: Минимизирует риск повреждений и травм при перегрузках, позволяя безопасно выпускать дуги без выброса внутренних частей.
• Эксплуатация без обслуживания: Гидрофобные поверхности из высокотемпературно вулканизированного силикона предотвращают проблемы, связанные с влажностью, обеспечивая долгосрочную надежность.
• Соответствие: Продукция соответствует стандарту IEC 60099-4, что гарантирует качество и характеристики.

Семейства изделий Siemens Energy и ключевые конструктивные особенности

• Ограничители класса распределения 3EK: Идеальны для защиты трансформаторов, выключателей, средненапряженных распределительных устройств и линий распределения. Конструкции с силиконовым корпусом включают:
  • 3EK7 с Cage Design™: Каркас из стеклопластика (FRP) для механической прочности; силикон формуется непосредственно на блоки оксидов металла (MO) и каркас, предотвращая попадание влаги и частичные разряды; высоко гидрофобен и трудновоспламеняем для безобслуживаемой эксплуатации.
  • 3EK8 wrap design: Силикон формуется непосредственно на MO-блоки с обмоткой из стекловолокна, что позволяет дуге выйти наружу без механических повреждений; отличная стойкость к влажности и самоогнестойкие свойства.
• Семейство 3EJ (высокая энергия поглощения): Обеспечивает повышенные возможности по поглощению энергии при низких уровнях защиты. Подходит для генераторов, двигателей, дуговых печей, сухих трансформаторов, аэродромного освещения, оболочек кабелей и преобразователей. Типы продукции включают:
  • 3EJ2: номинальные напряжения до 54 кВ, средняя способность поглощения энергии.
  • 3EJ3: номинальные напряжения до 54 кВ, высокая способность поглощения энергии.
  • 3EJ4: номинальные напряжения до 54 кВ, очень высокая способность поглощения энергии; также доступна внутренняя версия.
  • 3EJ0: оптимизирован для номинального напряжения до 15 кВ, очень низкий уровень защиты для кабельных сетей.
  • 3EJ9: рассчитан на номинальное напряжение до 15 кВ, очень низкое остаточное напряжение, рекомендован для электростанций и обширных кабельных сетей.
• 3EH4 вилочные (plug-in) ограничители: Штекерные соединения в соответствии с EN 50180 / EN 50181; подходят для напряжений до 52,5 кВ; прочная конструкция для высокой мощности и длительного срока службы; доступны размеры соединителей для систем внутреннего конуса и класса ограничителя DH.
• 3EP-G фарфоровые ограничители: Ограничители в фарфоровом корпусе с направленной системой сброса давления и возможностью тока короткого замыкания до 300 кА; идеально подходят для защиты генераторов и двигателей, требующих очень высокой способности короткого замыкания; отличная герметизация предотвращает попадание влаги и старение.

Технические особенности и преимущества
Ограничители Siemens Energy сочетают корпуса из силиконовой резины и фарфора, обеспечивая преимущества по диапазону напряжений, механической прочности и безопасности. Гидрофобный высокотемпературно вулканизированный силикон предотвращает накопление влаги и грязи, является трудновоспламеняемым и самоогняющимся. Полимерные корпуса предлагают лучшую стойкость к загрязнению и меньший вес по сравнению с фарфором.

Техническое резюме (таблица)
Параметр | Описание
Диапазон напряжений | До 72,5 кВ
Материалы корпуса | Силиконовая резина (3EK, 3EJ), фарфор (3EP-G)
Механическая прочность | Каркасы из стеклопластика (FRP) или обмотки из стекловолокна для структурной целостности
Сброс давления | Система сброса давления для безопасного отвода дуг без выброса внутренних частей
Гидрофобность | Высокотемпературно вулканизированный силикон предотвращает накопление влаги и грязи
Пожарная безопасность | Силикон трудновоспламеняем и имеет свойства самозатухания
Возможность тока короткого замыкания | До 300 кА (фарфоровые ограничители 3EP-G)

Применения

• Распределительные сети: Защита трансформаторов, выключателей и распределительных линий от переходных перенапряжений.
• Промышленные объекты: Защита чувствительного электрооборудования на производственных и перерабатывающих предприятиях.
• Системы возобновляемой энергетики: Обеспечение надежной работы ветровых, солнечных и других установок ВИЭ.
• Коммунальные службы: Повышение надежности сети и снижение рисков отключений за счет ограничения отказов, вызванных импульсными перенапряжениями.

Почему выбирать ограничители среднего напряжения Siemens Energy?

• Широкий ассортимент продукции и современные технологии корпусов, адаптированные под разные области применения.
• Высокие возможности поглощения энергии для защиты от сильных переходных перенапряжений.
• Инновационные системы сброса давления, спроектированные для минимизации повреждений и обеспечения безопасности персонала.
• Соответствие международным стандартам (IEC 60099-4), гарантирующее качество и эксплуатационные характеристики.

Технические характеристики

• Номинальное напряжение: до 72,5 кВ
• Материалы корпуса: силиконовая резина (полимер) и фарфор
• Серии / типы: 3EK (включая 3EK7 Cage Design™ и 3EK8 wrap design), 3EJ (3EJ2, 3EJ3, 3EJ4, 3EJ0, 3EJ9), 3EH4 (plug-in), 3EP-G (фарфор)
• Возможность тока короткого замыкания (3EP-G): до 300 кА
• Стандарты: IEC 60099-4; plug-in варианты соответствуют EN 50180 / EN 50181
• Механическое усиление: каркасы FRP или обмотки из стекловолокна
• Гидрофобный и трудновоспламеняемый силикон; безобслуживаемая конструкция корпуса
• Типичное защищаемое оборудование: трансформаторы, коммутационное оборудование, генераторы, двигатели, конденсаторы, кабельные сети, дуговые печи
