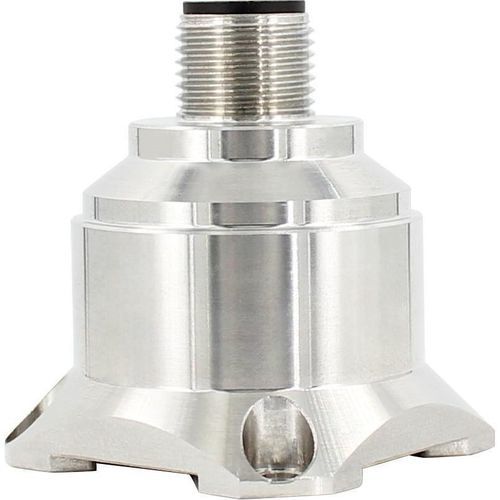

Датчик вибраций MEMS GKG3

емкостныйдля контроля машиныдля технического обслуживания станков

Описание продукта
Серия трёхосевых акселерометров GKG3 — это семейство многовосевых MEMS-акселерометров, разработанное RUICOM Technology для обнаружения вибраций и испытаний на удар. Серия поддерживает выбираемые цифровые выходы (RS232, RS485 или TTL) и настраиваемые адресные коды, что позволяет организовать длинносерийную сеть нескольких датчиков для синхронных многоточечных измерений и централизованного анализа данных. Встроенный блок FFT обеспечивает прямой вывод частоты, скорости и амплитуды вибрации для ускорения анализа данных. Частоту дискретизации можно динамически изменять в соответствии с частотой измеряемого объекта для повышения точности измерений. Модификация GKG392 использует ёмкостную сенсорную технологию на основе монокристаллического кремния и включает микрообработанный кремниевый сенсорный чип, низкопотребляющий ASIC для обработки сигнала, микропроцессор для хранения данных температурной компенсации и встроенный датчик температуры. Устройство обладает низким энергопотреблением, калибровкой на заводе, механической конструкцией, рассчитанной на промышленное применение, твёрдотельным сбросом питания, защитой от перенапряжения и долговременной дрейфом коэффициента масштаба менее 0,1 %.

Основные характеристики

• Выбираемые цифровые выходы: RS232 / RS485 / TTL
• Измерение вибрации: 10–2000 Hz; диапазоны измерения до ±40 g в зависимости от модели
• Устойчивость к удару: 100 g @ 11 ms, трёхосевой (полусинус)
• Встроенная FFT-обработка: прямой вывод частоты, скорости и амплитуды
• Настраиваемый адресный код для серийной сети нескольких датчиков и синхронных многоточечных измерений
• Автоперечисление частот передачи: 5, 10, 25, 50, 100, 200, 500, 1000 Hz
• Класс защиты IP67; корпус из авиационного алюминия, магнитная база из нержавеющей стали (опция)

Параметры производительности (строки таблицы)

• Модель: GKG3
• Диапазоны измерения — ±2 g; ±4 g; ±8 g; ±10 g; ±20 g; ±40 g
• Калибровка смещения (mg) — <1 mg для всех диапазонов
• Ось измерения — X, Y, Z (трёхосевой)
• Повторяемость при включении / подъёме (mg, макс.) — <2 mg для всех диапазонов
• Температурный коэффициент смещения (mg/°C, тип.) — 0,15 (низкие диапазоны) / 0,75 (высокие диапазоны)
• Разрешающая способность / порог (@1 Hz, mg, макс.) — <1 mg
• Нелинейность (% FS, макс.) — <1% FS
• Полоса пропускания (3 dB) — 500 Hz
• Чувствительность по поперечной оси (%) — 1% (некоторые диапазоны) / 2% (высокие диапазоны)
• Коэффициент чувствительности к боковой вибрации (%) — 1%–5% в зависимости от диапазона
• Плотность шума (μg/√Hz) — 21 (низкие диапазоны); 86,6 (высокие диапазоны)
• Резонансная частота (kHz) — 2,4 kHz (низкие диапазоны); 5,5 kHz (высокие диапазоны)
• Интерфейс выхода — RS232 / TTL / RS485
• Протокол связи — последовательный протокол и MODBUS RTU
• Входное напряжение (VDD_VSS) — 9–36 VDC
• Рабочий ток — <60 mA @ 12 VDC
• Класс защиты — IP67
• Материалы — корпус: авиационный алюминий; магнитная база: нержавеющая сталь
• Вес — масса изделия ≤ 116 g; магнитная база ≤ 50 g
• Габариты — изделие: L36 × W32 × H24 mm; магнитная база: L36 × W32 × H8.1 mm
• Примечание: Не эксплуатировать длительно вне указанного диапазона измерений.
