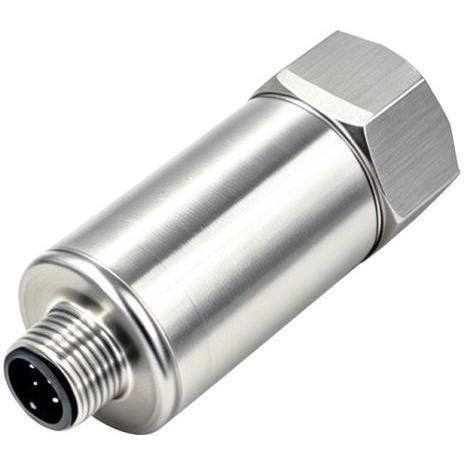

Датчик вибраций MEMS GHA360

для контроля машиныдля технического обслуживания станковдля двигателя

Описание продукта
GHA360 — трёхосный Ethernet высокочастотный вибрационный датчик с синхронным прерыванным измерением ускорения по осям X/Y/Z. Максимальная частотная отклика по одной оси достигает DC–10 kHz, что покрывает характерные полосы частот дефектов вращающегося промышленного оборудования (зубчатое зацепление, характерные частоты подшипников, частота прохождения лопаток). Встроенный 20-битный АЦП высокой разрешающей способности, чувствительность 0,095 mg/LSB, низкий уровень шума 35µg/√Hz, обеспечивают точное восстановление временных сигналов даже при сильном фоновой шуме. Стандартный интерфейс Ethernet 10/100 Mbps поддерживает прямую отправку сырых пакетных данных на верхний уровень без промежуточных шлюзов, обеспечивая низкую задержку передачи end-to-end. Децентрализованная концепция особенно пригодна для онлайн-мониторинга состояния и количественной оценки здоровья в течение всего жизненного цикла критичных вращающихся узлов (двигатели, насосы, вентиляторы, редукторы, коробки передач) для прогнозируемого обслуживания.

Ключевые характеристики

• Диапазон измерений ±50g
• Чувствительность 0,095 mg/LSB
• Полоса / частота отклика DC–10 kHz
• Низкий шум 35µg/√Hz
• Частота дискретизации 80 kHz
• Трёхосная (X / Y / Z) прерывистая запись
• Интерфейс связи: Ethernet (10/100 Mbps), прямая отправка сырых пакетов
• Питание: 12V
• Класс защиты: IP67
• Рабочая температура (кратко): -10 ℃ до +70 ℃

Параметры производительности

• Модель: GHA360
• Диапазон измерений: ±50g
• Чувствительность: 0,095 mg/LSB
• Оси измерения: X / Y / Z
• Частота отклика / полоса: DC~10 kHz
• Частота дискретизации: 80 kHz
• Транзиентные данные: транзиентные сигналы по осям X, Y, Z
• Интерфейс связи: Ethernet (10/100 Mbps)
• Адрес устройства: заводской по умолчанию '1'
• Рабочая температура окружающей среды: -40℃ ~ +85℃
• Метод установки: магнитный или крепление двумя винтами (нижнее отверстие M5*6)
• Класс защиты: IP67
• Габариты: Ø23.6×H60.6mm
• Вес изделия: ≤105g

Габариты изделия
Ø23.6×H60.6mm (см. чертёж для размеров)

Технические характеристики

• Диапазон измерений: ±50g
• Чувствительность: 0,095 mg/LSB
• Ось: X / Y / Z (трёхосная прерывистая запись)
• Частота отклика / полоса: DC ~ 10 kHz
• Частота дискретизации: 80 kHz
• Шум: 35µg/√Hz
• Связь: Ethernet (10/100 Mbps), поддерживает прямую отправку сырых пакетов
• Питание: 12V
• Класс защиты: IP67
• Рабочая температура окружающей среды: -40℃ ~ +85℃ (таблица) и -10 ℃ до +70 ℃ (кратко)
• Установка: магнитное крепление или крепление двумя винтами (нижнее отверстие M5*6)
• Габариты: Ø23.6×H60.6mm
• Вес изделия: ≤105g
