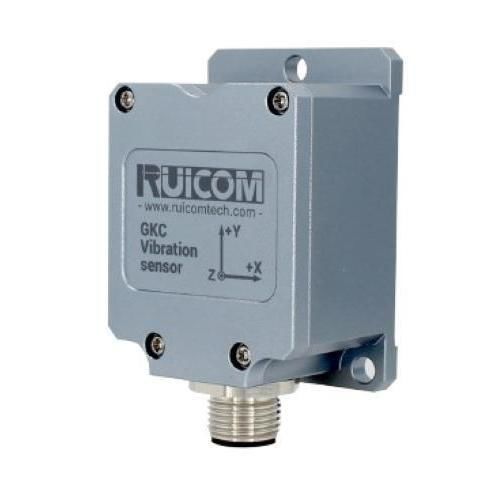

Датчик вибраций MEMS GKC370

для контроля машиныдля технического обслуживания станковдля профилактического технического обслуживания

Введение в продукт
GKC370 — трёхосевой MEMS ёмкостный вибрационный датчик с аналоговым выходом напряжения (типично 0,5–4,5 В, нулевой уровень 2,5 В). Разработан для промышленного мониторинга состояния и диагностики вращающегося оборудования; встроенная компенсация температуры/технологии обеспечивает линейность и долгосрочную стабильность для надёжных измерений вибрации.

Технические характеристики

• Интегрированное экранирование EMC и RFI
• Режим низкого энергопотребления
• Конфигурируемые диапазоны измерения: ±2g, ±4g, ±8g, ±16g
• DC-связаный интерфейс аналогового выходного напряжения
• Полоса пропускания/частотный диапазон: 0 Гц – 200 Гц (встроенный низкочастотный фильтр)
• Встроенная функция самопроверки для мониторинга состояния в реальном времени

Основные преимущества

• Трёхосевой MEMS (оси X, Y, Z)
• Аналоговый выход напряжения, типично 0,5–4,5 В
• Выбор диапазонов измерения ±2g–±16g
• Функция самопроверки на плате
• Класс защиты IP67

Параметры производительности
Модель: GKC370
Диапазон измерения: ±2g ~ ±16g (конфигурируемый)
Измеряемая ось: оси X, Y, Z
Разрешающая способность: <1 mg
Нулевое ускорение: 2,5 V (выход напряжения)
Выход на полном диапазоне: 0,5–4,5 V (выход напряжения)
Линейность: 1%
Повторяемость при включении/выключении: <2 mg
Частотная характеристика: 0–200 Hz (встроенный низкочастотный фильтр)
Полоса пропускания: 200 Hz @ 3 dB
Удар: >100 g @ 11 ms (полусинусоида)
Время восстановления после удара: <1 ms
Рабочая температура: -40 ~ +85 °C
Температура хранения: -40 ~ +85 °C
Питание: 9–36 V DC
Максимальное потребление: 35–38 mA @ 12 V DC
Плотность шума: <25 µg/√Hz @ ±2g; <60 µg/√Hz @ ±16g
Макс. неопределённость калибровки: <1 mg
Электрическая защита: экранирование EMC и RFI
Надёжность: MIL-HDBK-217 Уровень 2
Самопроверка: ±1 g @ 10 Hz заземление ST
Класс защиты: IP67
Габариты изделия: L55 × W37 × H29 mm
Масса изделия: ≤120 g (без кабеля)

Характеристики / технические спецификации

• Модель: GKC370
• Тип: Трёхосевой MEMS ёмкостный вибрационный датчик, выход напряжения
• Диапазоны измерения (выбираемые): ±2g, ±4g, ±8g, ±16g
• Выход: Аналоговое напряжение 0,5–4,5 V (нулевой уровень 2,5 V)
• Разрешение: <1 mg
• Линейность: 1%
• Частотная характеристика / Полоса пропускания: 0–200 Hz; 200 Hz @ 3 dB
• Шум: <25 µg/√Hz (@ ±2g); <60 µg/√Hz (@ ±16g)
• Питание: 9–36 V DC; потребление 35–38 mA @ 12 V
• Устойчивость к ударам: >100 g @ 11 ms; восстановление <1 ms
• Рабочая / Температура хранения: -40 ~ +85 °C
• Класс защиты: IP67; экранирование EMC и RFI
• Встроенная функция самопроверки для мониторинга состояния в реальном времени
• Габариты: 55 × 37 × 29 mm; Масса ≤120 g (без кабеля)
