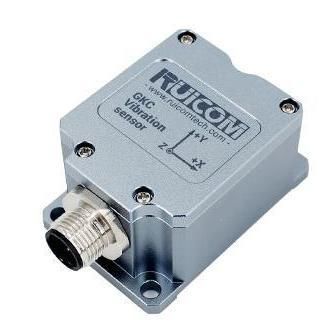

Датчик вибраций MEMS GKC378

для контроля машиныдля профилактического технического обслуживаниядля виброметра

Описание продукта
GKC378 — трехосный вибрационный датчик на основе монокристаллического кремния и MEMS-емкостной технологии. Обеспечивает DC-связанное аналоговое выходное токовое сигнал 4–20 мА и сочетает малошумящие емкостные сенсорные элементы с встроенной обработкой сигнала и компенсацией для снижения влияния температурного дрейфа и технологических отклонений. Устройство выполнено с низким энергопотреблением, имеет встроенное экранирование EMC/RFI и функцию самопроверки для контроля состояния сенсоров и цепей сигнала. Типичные применения: мониторинг вибраций промышленного оборудования, оценка состояния конструкций и управление движением.

Основные характеристики

• Трехосный MEMS-датчик вибрации (оси X, Y, Z)
• DC-связанный токовый выход 4–20 мА, совместим с промышленными петлями
• Конфигурируемые диапазоны измерения: ±2 g, ±4 g, ±8 g, ±16 g (заводская настройка)
• Частотный диапазон, оптимизированный для статических и низкочастотных динамических измерений (0–200 Гц)
• Встроенная функция самотестирования для проверки на месте
• Класс защиты IP67 и встроенное экранирование EMC/RFI

Параметры производительности

• Модель: GKC378
• Диапазон измерений: ±2 g ~ ±16 g (настраиваемый)
• Измерительные оси: X, Y, Z (трехосный)
• Разрешающая способность: < 1 mg
• Нулевая точка: 12 мА (ток)
• Выход на полном диапазоне: 4–20 мА (ток)
• Линейность: 1%
• Повторяемость при вкл./выкл.: < 2 mg
• Полоса пропускания/частотный отклик: 0–200 Гц (встроенный НЧ-фильтр)
• Пропускная способность: 200 Гц @ 3 dB
• Ударная нагрузка: > 100 g @ 11 ms (полупериод)
• Время восстановления после удара: < 1 ms
• Температура эксплуатации: -40 до +85 °C
• Температура хранения: -40 до +85 °C
• Питание: 9–36 V DC
• Макс. потребление: 35–38 mA @ 12 V DC
• Плотность шума: < 25 µg/√Hz (@ ±2 g); < 60 µg/√Hz (@ ±16 g)
• Макс. неопределенность калибровки: < 1 mg
• Электрическая защита: экранирование EMC и RFI
• Надежность: MIL-HDBK-217 уровень 2
• Самотест: ±1 g @ 10 Hz
• Класс защиты: IP67
• Габариты: L55 × W37 × H29 мм
• Масса: ≤ 120 г (без кабеля)

Технические характеристики

• Выходной сигнал: DC-связанный 4–20 mA
• Диапазоны измерений: ±2 g, ±4 g, ±8 g, ±16 g (настраиваемые)
• Оси: трехосные (X, Y, Z)
• Разрешение: < 1 mg
• Частотный отклик / полоса: 0–200 Гц (200 Гц @ 3 dB)
• Линейность: 1%
• Питание: 9–36 V DC
• Потребление: 35–38 mA @ 12 V DC (макс.)
• Плотность шума: < 25 µg/√Hz (@ ±2 g), < 60 µg/√Hz (@ ±16 g)
• Самотест: встроен (±1 g @ 10 Hz)
• Класс защиты: IP67
• Электрическая защита: экранирование EMC и RFI
• Габариты: L55 × W37 × H29 мм
• Масса: ≤ 120 г (без кабеля)
