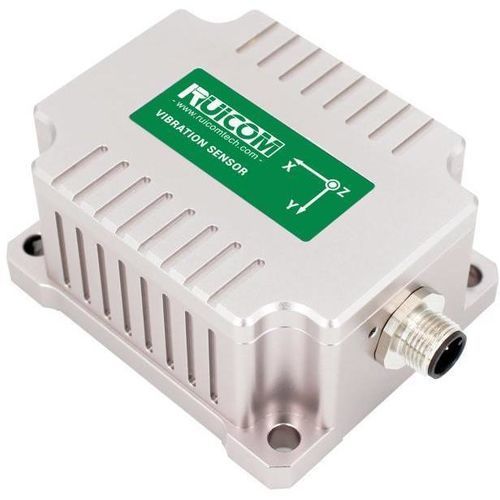

Датчик вибраций MEMS GKP3

для контроля машиныдля виброметрас большой точностью

Обзор продукта
GKP3 — это самостоятельно разработанный трёхосевой датчик вибрации для мониторинга низкочастотных вибраций, обладающий высокой точностью и низким уровнем шума. Каждое устройство калибруется и компенсируется в полном диапазоне температур и проходит примерно 336 часов испытаний на долговременную стабильность перед отправкой с завода, чтобы обеспечить стабильную работу в различных рабочих условиях и при непрерывных циклах испытаний. Датчик поддерживает статические измерения вибрации при 0 Гц или в диапазоне частот 0,1–100 Гц и интегрирует промышленные стандарты протоколов, включая MODBUS. Сопутствующее программное обеспечение для ПК обеспечивает отображение в реальном времени, запись и последующую обработку измеренных данных. Интерфейсы выхода включают RS485, RS232 и TTL.

Ключевые характеристики

• Трёхосевой MEMS-датчик вибрации
• Разрешающая способность: 1 µg
• Диапазон измерения: ±2 g
• Класс защиты: IP67
• Параметры выхода: RS485, RS232, TTL
• Поддержка MODBUS / последовательной связи

Параметры производительности
Диапазон измерения: ±2 g
Калибровка смещения: <1 mg
Оси измерения: X, Y, Z
Повторяемость при включении/выключении: <2 mg (Макс)
Температурный коэффициент смещения: 0.15 mg/℃ (Типично)
Разрешение: 1 µg
Нелинейность: <1 % FS (Макс)
Полоса пропускания (3 dB): 0.1 ~ 100 Hz
Поперечная чувствительность: 1 %
Соотношение чувствительности к поперечным вибрациям: 1 %
Плотность шума: 21 μg/√Hz
Резонансная частота: 2.4 kHz
Время установления после включения при ускорении: 1 s
Частоты выхода: 5Hz / 10Hz / 25Hz / 35Hz / 50Hz / 100Hz / 200Hz / 500Hz
Интерфейс выхода: RS232 / TTL / RS485
Протокол связи: последовательный протокол и MODBUS RTU
Вход (VDD_VSS): 9 ~ 36 VDC
Потребляемый рабочий ток: <16 mA @ 12 VDC
Информация о проводке: 2-метровый ПВХ чёрный авиационный штекер экранированный кабель, вес ≤130 g
Разъём: авиационный разъём M12*1.0 штекер 5-контактный
Вес изделия: ≤450 g (без кабеля)

Установка и применение
Датчик использует бесконтактную конструкцию установки для простой интеграции в систему; он крепится винтами к поверхности измеряемого объекта для автоматического определения горизонтального угла объекта. Изделие обладает высокой устойчивостью к внешним электромагнитным помехам и ударным вибрациям и подходит для таких применений, как спутниковые коммуникационные системы, платформы обработки транспортных средств, специальные командные автомобили, транспортные средства с антеннами радара и другие сценарии мониторинга низкочастотных вибраций.

Технические характеристики / Спецификации

• Модель: GKP3
• Диапазон измерения: ±2 g
• Разрешение: 1 µg
• Плотность шума: 21 μg/√Hz
• Полоса пропускания (3 dB): 0.1 ~ 100 Hz
• Резонансная частота: 2.4 kHz
• Интерфейсы выхода: RS485, RS232, TTL
• Протоколы связи: последовательный / MODBUS RTU
• Входное напряжение: 9 ~ 36 VDC
• Рабочий ток: <16 mA @ 12 VDC
• Разъём: M12*1.0 штекер 5-контактный
• Проводка: 2 м экранированный кабель PVC
• Класс защиты: IP67
• Вес: ≤450 g (без кабеля)
