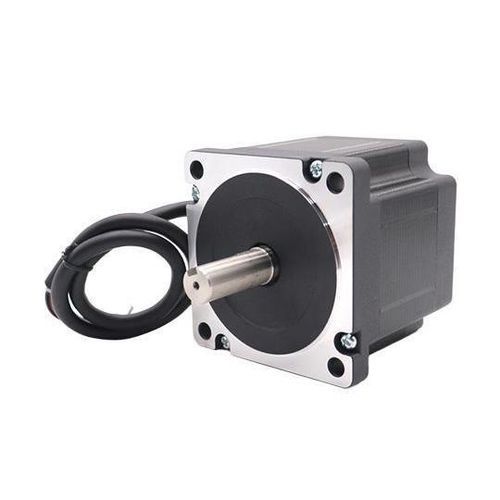

Шаговый двигатель 86BYGH1.8

шаговый 2-фазныйдвухфазный24 В

Обзор продукта
Серия 86BYGH1.8 — это двухфазные (биполярные) шаговые двигатели с шагом 1,8° в разомкнутой системе от Shanghai Siheng Motor Manufacturing Co., Ltd., предлагаемые в пяти моделях с длинами ротора от 60 до 160 мм. Серия содержит основные электрические и механические характеристики для интеграции в промышленные системы управления движением и подбора компонентов.

Модели

• Пять моделей: 86BYGH260-3004 до 86BYGH2160-4004 (длины двигателя: 60, 80, 100, 120, 160 мм)

Электрические и механические параметры

• Угол шага: 1,8° на шаг
• Фазы: двухфазный (биполярный)
• Номинальное напряжение: 3,3–6,9 В
• Номинальный ток: 3–4 А
• Удерживающий момент: 2,8–12 кг·см
• Масса: 1 700–5 500 г
• Варианты длины: 60, 80, 100, 120, 160 мм
• Класс изоляции: B
• Рекомендуемый привод: драйвер с постоянным током (24 В)
• Изоляционное напряжение: 500 В
• Сопротивление изоляции: 100 МΩ

Области применения и рекомендации по установке

• Типичные области применения: промышленная автоматизация, робототехника, ЧПУ-станки и автоматизированное оборудование
• Выбирайте модель в зависимости от требуемого удерживающего момента и длины двигателя; проверьте совместимость тока драйвера (3–4 A)
• Для стабильной работы используйте рекомендованный драйвер постоянного тока на 24 В
• При интеграции ориентируйтесь на монтажные чертежи для размеров вала, точек крепления и разъемов

Поставляемая документация

• Кривые «момент–скорость» для каждой модели для помощи в подборе
• Монтажные и габаритные чертежи (расположение монтажных отверстий, размеры вала)
• Изображения продукта, показывающие двигатель и детали монтажа
