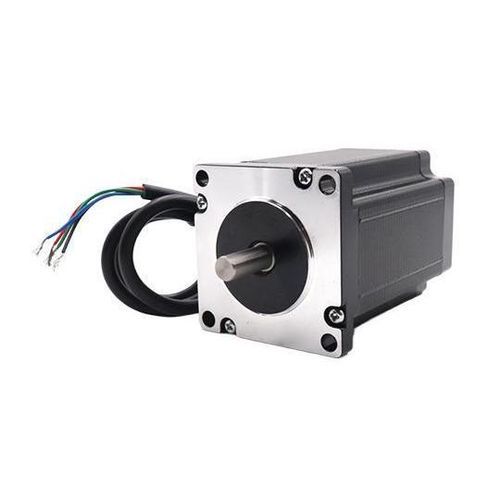

Шаговый двигатель 60BYGH1.8

шаговый 2-фазныйдвухфазный24 В

Обзор продукта
Разработана и произведена Shanghai Siheng Motor Manufacturing Co., Ltd. серия 60BYGH1.8 представляет собой семейство двухфазных шаговых двигателей с разомкнутым контуром и шагом 1,8°. Линейка включает несколько длин ротора и уровней крутящего момента, предназначенных для систем с управлением постоянным током. Поставляется техническая документация, включая кривые «крутящий момент—скорость» и схемы подключения для поддержки выбора и монтажа.

Включённые модели

• Четыре модели: 60BYGH255-2004 — 60BYGH2100-3004

Ключевые характеристики

• Угол шага: 1,8° (двухфазный)
• Номинальное напряжение: 2,4–4,8 В
• Номинальный ток: 2–3 A
• Удерживающий момент: 1,5–3,5 kg·cm
• Диапазон массы: 1700–4000 г
• Длина мотора: 55–100 мм
• Метод привода: приводы с постоянным током (рекомендуемое питание 24 V)
• Возбуждение: 2 фазы
• Класс изоляции: класс B
• Испытательное напряжение изоляции: 500 V
• Сопротивление изоляции: 100 Ω
• В комплекте кривые крутящий момент—скорость и схемы подключения для установки и подбора

Дополнительная информация
Размещён в категории «Шаговый мотор 1,8° Open-Loop» и применяется в типичных областях использования шаговых двигателей (тормозной мотор, асинхронный мотор, DC серво-мотор и т.д.).
