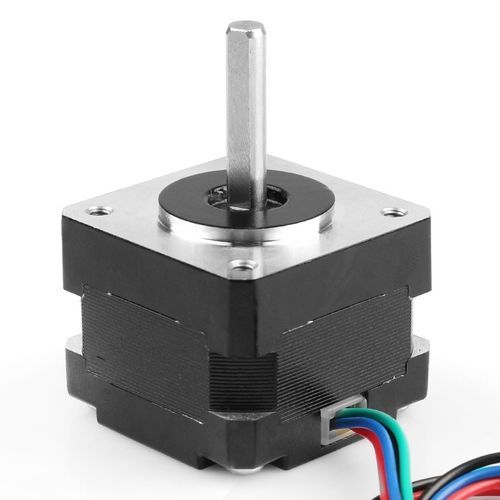

Шаговый двигатель 35BYGH

шаговый 2-фазныйшаговый гибридныйдвухфазный

Описание
Двухфазный шаговый двигатель с открытым контуром 35BYGH, произведённый Shanghai Siheng Motor Manufacturing Co., Ltd. Серия включает 6 моделей (35BYGH220-0404 — 35BYGH236-1004). Для подбора и монтажа предоставляются кривые момента‑скорости, цветовая маркировка соединений фаз A/B и размеры установки для каждой модели.

Основные характеристики

• Двухфазный гибридный шаговый двигатель в конфигурации с открытым контуром
• Угол шага: 1,8°
• Разработан для управления постоянным током
• Цветовая маркировка проводки для удобной идентификации фаз (A/B)
• Доступен в нескольких вариантах длины корпуса и момента

Примечания

• Производитель предоставляет кривые момента‑скорости и чертежи установки для каждой модели, что облегчает выбор.
• Класс изоляции и рекомендуемые параметры управления зависят от модели; см. технические характеристики для подробностей.

Характеристики / технические спецификации

• Серия моделей: 35BYGH (6 моделей: 35BYGH220-0404 — 35BYGH236-1004)
• Угол шага: 1,8°
• Номинальное напряжение: 2,7 В до 10 В (зависит от модели)
• Номинальный ток: 0,4 А до 1,0 А (зависит от модели)
• Удерживающий момент: 0,5 до 1,4 kg·cm (зависит от модели)
• Длина корпуса: 20 мм до 36 мм (зависит от модели)
• Вес: прибл. 100 г до 180 г (зависит от модели)
• Класс изоляции: класс B
• Рекомендуемое управление: управление постоянным током (рекомендуется 24 В)
• Возбуждение: 2 фазы
• Напряжение изоляции: 500 В
• Сопротивление изоляции: 100 Ω
