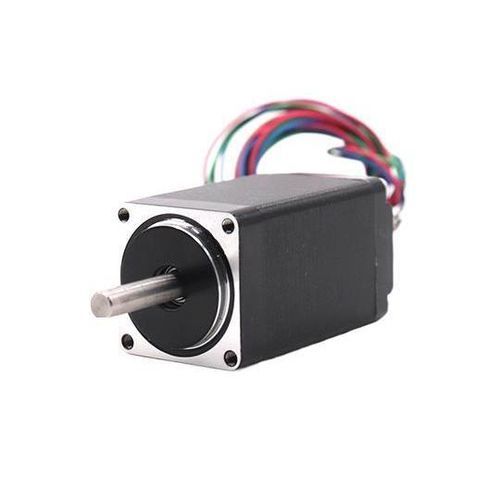

Шаговый двигатель 28BYGH
шаговый 2-фазныйдвухфазный24 В

Шаговый двигатель - 28BYGH - Shanghai Siheng Motor Co., Ltd - шаговый 2-фазный / двухфазный / 24 В

Добавить в папку «Избранное»

Добавить к сравнению

Характеристики

Тип

шаговый, шаговый 2-фазный, двухфазный

Напряжение

500 V, 24 В

Применение

промышленный

Интенсивность

МАКС.: 0,95 A

МИН.: 0,67 A

Момент

МАКС.: 0,11768 Nm
(0,086796 ft.lb)

МИН.: 0,04219 Nm
(0,031118 ft.lb)

Диаметр

5 mm
(0,2 in)

Описание

Обзор
Серия 28BYGH — это двухфазный шаговый двигатель с открытой системой (1,8°), произведённый компанией Shanghai Siheng Motor Manufacturing Co., Ltd. Доступна в шести вариантах моделей. Типичная погрешность положения: ±0,09°. Основные электрические и механические параметры зависят от модели и адаптированы под разные промышленные применения.

Модели

Доступно шесть вариантов (пример: 28BYGH232-0674).

Электрические и эксплуатационные характеристики

Угол шага: 1,8° (типичная погрешность положения ±0,09°).
Номинальное напряжение: 2,66–6,2 В (зависит от модели).
Номинальный ток: 0,67–0,95 А (зависит от модели).
Тип привода: управление постоянным током (рекомендуемое питание драйвера: 24 В).
Возбуждение: 2 фазы.
Удерживающий момент: 0,43–1,2 kg·cm (в зависимости от модели).

Механические характеристики

Длина мотора: примерно 32–51 мм (зависит от модели).
Масса: примерно 110–200 г (зависит от модели).
Диаметр вала: 5 мм.
Крепление: 4 монтажных отверстия M2.5 (см. чертежи размеров).

Изоляция и безопасность

Класс изоляции: класс B.
Испытательное напряжение: 500 В.
Сопротивление изоляции: 100 Ω.

Схема подключения и последовательность возбуждения

Цветовая маркировка проводки: BLK / GREEN = фаза A, RED / BLUE = фаза B.
Предоставляются стандартные двухфазные последовательности возбуждения.

Графики производительности и документация
Прилагаются кривые «момент-скорость» и другие графики характеристик для помощи при выборе и проектировании применения.

Чертежи для установки
Предоставлены подробные чертежи размеров, включая расположение монтажных отверстий (4-M2.5), диаметр вала (5 мм) и варианты общей длины. Для точных размеров по модели см. чертежи.

Технические характеристики

Серия: серия 28BYGH.
Угол шага: 1,8° (±0,09° типично).
Доступные модели: 6 вариантов (например, 28BYGH232-0674).
Номинальное напряжение: 2,66–6,2 В.
Номинальный ток: 0,67–0,95 А.
Удерживающий момент: 0,43–1,2 kg·cm.
Метод привода: управление постоянным током (типичное питание драйвера 24 В).
Возбуждение: 2 фазы.
Класс изоляции: B; испытательное напряжение: 500 В; сопротивление изоляции: 100 Ω.
Длины моторов: ок. 32–51 мм.
Вес: ок. 110–200 г.
Диаметр вала: 5 мм.
Монтажные отверстия: 4-M2.5.
Включены кривые момент-скорость и цветовая маркировка проводки.
