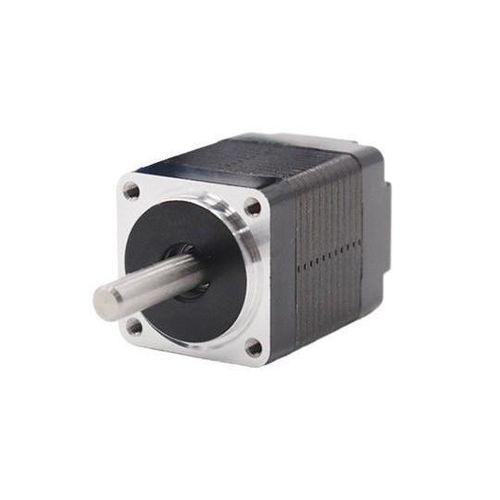

Шаговый двигатель 20BYGH

шаговый 2-фазныйдвухфазный500 V

Наименование продукта
20BYGH 1,8° двухфазный шаговый мотор с разомкнутым контуром (серия 20BYGH)

Обзор
Двухфазные шаговые двигатели с разомкнутым контуром от Shanghai Siheng Motor Manufacturing Co., Ltd. Разработаны для работы с углом шага 1,8° при питании постоянным током (константный ток) и 2-фазном возбуждении. Предлагаются в нескольких компактных длинах и вариантах крутящего момента/тока для различных задач управления движением в промышленной автоматизации, робототехнике и малых механизмах.

Доступные модели

• 6 моделей: 20BYGH224-0204 — 20BYGH248-0604 (длины мотора 24–48 мм)

Ключевые характеристики

• Угол шага: 1,8°
• Режим работы: двухфазный, разомкнутый контур
• Управление: константный ток
• Возбуждение: 2 фазы
• Изоляционное напряжение: 500 V
• Изоляционное сопротивление: 100 Ω

Технические характеристики

• Серия моделей: 20BYGH
• Диапазон моделей: 20BYGH224-0204 — 20BYGH248-0604
• Номинальное напряжение: 2,6 - 8,1 V
• Номинальный ток: 0,2 - 0,6 A
• Удерживающий момент: 0,1 - 0,48 kg·cm
• Вес: 40 - 110 g
• Длина мотора: 24 - 48 mm
• Тип привода: константный ток
• Возбуждение: 2 фазы
• Изоляционное напряжение: 500 V
• Изоляционное сопротивление: 100 Ω
