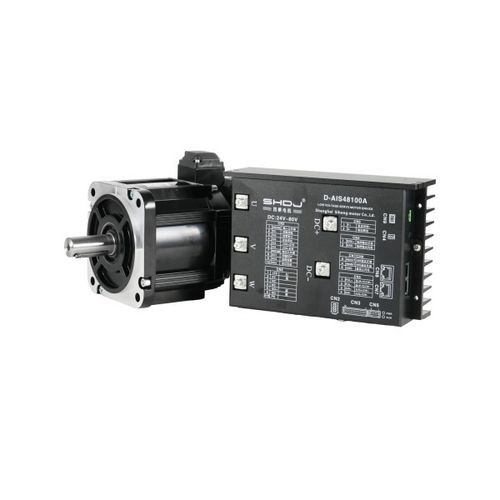

Серводвигатель DC M180AIS series

72 ВIP654 полюса

Технические параметры Технические характеристики Модель: M180AIS219 – 72 – C35015 – B1 – 5 Напряжение (VAC): 72 Ток (A): 90 Крутящий момент (Nm): 35 Длина двигателя (мм): 219.5 Модель: M180AIS254 – 72 – C96015 – B1 – 5 Напряжение (VAC): 72 Ток (A): 125 Крутящий момент (Nm): 48 Длина двигателя (мм): 254 Номинальное напряжение (V): 72 Номинальная мощность (W): 5500 / 7500 Номинальный ток (A): 90 / 125 Номинальный крутящий момент (Nm): 35 / 48 Пиковый крутящий момент (Nm): 70 / 96 Номинальная скорость (об/мин): 1500 ± 10% Максимальная скорость (об/мин): 1800 ± 10% / 1900 ± 10% Длина (L мм): 219.5 / 254 Длина (L мм) + Вал (мм): 284.5 / 319 Сопротивление линии (Ω): 11.3 ± 10% / 14 ± 10% Индуктивность линии (mH): 0.3 ± 20% / 0.21 ± 20% Момент инерции (kg·m²×10⁻⁴): 74 ± 10% / 89 ± 10% Постоянная крутящего момента (Nm/A): 0.425 ± 10% / 0.418 ± 10% Электрическая постоянная времени (ms): 26.5 / 15 Метод подключения: Y Количество фаз: 3 Количество пар полюсов ротора (P): 5 Класс изоляции двигателя: Класс F Класс защиты: IP65 (кроме вала)
