ОбзорУстройство для подробного анализа NG-изображений, хранения данных анализа и связи с хост‑ПК на основе информации, предоставляемой системой инспекции ваферов.
ПрименениеУправление дефектами в процессе производства полупроводниковых приборов / CMOS-устройств.

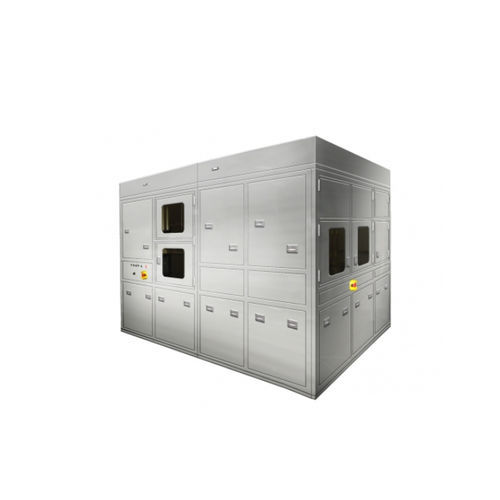

Описание системыСистема снимает изображения дефектов и загружает данные в вышестоящую систему. Координаты дефектов и метаданные предоставляются Wafer Review System и Wafer Inspection System (AVI). Система также анализирует информацию о дефектах от AVI. Seiwa SAWR Series выполняет инспекцию приложений на высокой скорости и с высокой точностью. AVI также может изготавливаться по запросу.
Характеристики- Применимые размеры ваферов: 12 дюймов / 8 дюймов
- Состояние работы: dicing (резка) вафера
- Точность позиционирования стола: ± 1 µm
- Точность обзора: 3σ ≤ ± 20 µm (точность позиционирования для координат дефекта)
- Пропускная способность: примерно 2000 секунд (обработка 10 листов) — эталонный режим съёмки; зависит от расположения дефекта
- Время обзора (перемещение в AF и съёмка): минимально 0,5 секунды — зависит от расположения дефекта
Технические характеристики- Применимые размеры ваферов: 12 дюймов / 8 дюймов
- Состояние работы: dicing (резка) вафера
- Точность позиционирования стола: ± 1 µm
- Точность обзора: 3σ ≤ ± 20 µm
- Пропускная способность: примерно 2000 секунд (обработка 10 листов)
- Количество рассматриваемых дефектов: 100 на вафер
- Время обзора (перемещение в AF и съёмка): минимально 0,5 секунды
