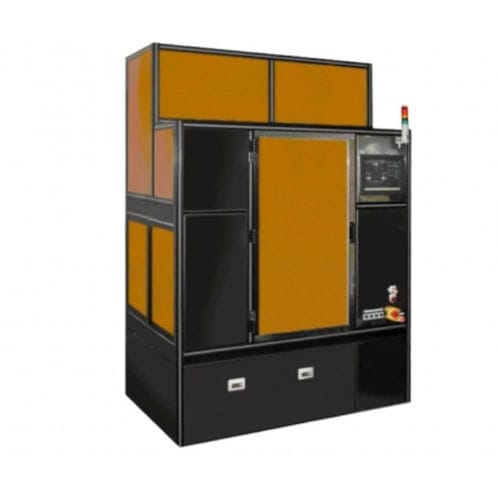

Система совмещения для полупроводниковой пластины

полностью автоматическая

Обзор
Эта система экспозиции пластин (Mask Aligner) использует оригинальную УФ-оптическую схему, оптимизированную для высокоразрешающей экспозиции, и механизм, обеспечивающий высокоточное параллельное расположение фоторешетки и пластины. Полностью автоматическая система поддерживает три режима управления зазором: Vacuum contact, Soft Contact и Proximity Gap.

Применение

• Силовые приборы
• Обработка задней стороны CMOS
• Изготовление MEMS
• Производство светодиодов (LED)
• Керамические подложки

Ключевые спецификации

• Тип: Полностью автоматический (для 2–12 дюймов или квадратной формы)
• Оптическая система: Оригинальная УФ-оптика, оптимизированная для высокоразрешающей экспозиции
• Режимы управления зазором: Vacuum contact; Soft Contact; Proximity Gap
• Доступные размеры пластин: 12 дюймов; 6–8 дюймов; 4–6 дюймов; 2–4 дюймов; квадратная форма
• Метод загрузки: Cassette to Cassette; Foup Load
• Направления выравнивания: Верхняя сторона; Задняя сторона (опция)
• Точность выравнивания: Верхняя сторона ±0,8 μm или лучше; Задняя сторона ±1 μm или лучше

Операционные преимущества

• Высокоточное параллельное выравнивание маски и пластины для воспроизводимой точности рисунка
• Гибкое управление зазором для контактных и проксимити-процессов
• Совместимость со стандартными потоками Cassette и FOUP для интеграции в чистые помещения
