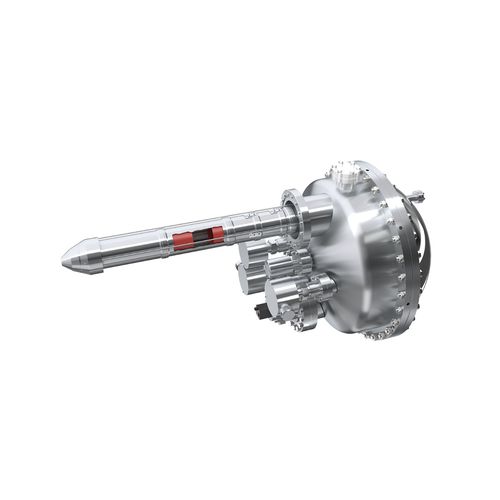

Анализатор спектра DA20

встраиваемыйкомпактныйдвухмерный

Полная приемка конуса под углом 20° без вращения образца Быстрое и запатентованное электронное отклонение (WO2013/133739) Эффектов матричных элементов можно избежать, если держать образец неподвижным Обеспечивает одинаковый размер и форму пятна для всех k/// Снижение требований к манипуляторам DA20 обеспечивает ARPES, а также XPS и ИБП, занимая при этом компактную площадь. DA20 включает в себя инновационную запатентованную технологию отклонения, которая ранее была доступна только в больших DA30, что позволяет проводить полные измерения ARPES конуса без вращения образца Традиционные анализаторы ARPES имеют угловой режим, который ограничивается угловой дисперсией в направлении θx, в результате чего получается 2D изображение интенсивности для угла θx и энергии E на 2-D детекторе. В такой конфигурации для получения полных измерений конуса необходимо физически повернуть образец для измерения углового пространства на сайте θy Это физическое перемещение может внести многочисленные артефакты в измерение ARPES. Вопросы первого порядка включают измерение различных участков выборки по мере перемещения образца. Матричные эффекты также вводятся при изменении угла падения и угла выхода, что влияет на зависящий от угла отход электронов. Наши анализаторы преодолевают эти ограничения, используя внутренний режим прогиба для направления θy В этом режиме система проецирует отдельные фрагменты линз θx на аналитическую щель для заданного угла проецирования. Таким образом, детектор полусферического анализатора измеряет срезы частиц спектра θx vs E. Запись этих отдельных фрагментов при изменении угла наклона отражателя θy создает куб достоверных данных, содержащих значения интенсивности для всех параметров θx, θy, E.
