Электрический кабель для передачи данных

DINLEMOизолированный

Применение/Описание
Высоковольтный соединительный кабель для HV‑безопасного измерения DMS (полный/полумост), например для использования с измерительными модулями типа CSM HV STG4 pro BS20.

Дополнительная информация
Выдача HV‑протокола с указанием номера партии для полной прослеживаемости. По запросу возможна проверка и ремонт уже установленных датчиков. Маркировка SAB: артикул, номер партии.

Данные кабеля
Соединительный кабель: HV DMS сенсорный кабель
Изоляция жил: FEP – по DIN 47100 1-8 (Ø жилы 0,55 мм)
Экран: оплетка из поцинкованных медных жил с включённым отводным проводом
Пара-оболочка: FEP – оранжевый RAL 2004
Внутренняя оболочка: PUR – синий RAL 5024
Внешняя оболочка: PUR
Цвет оболочки: оранжевый с чёрными продольными полосами

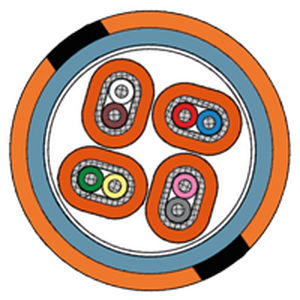

Конструкция: парно-скрученная (для ЭМС)
Наружный диаметр: ок. 7,4 мм
Пробивное напряжение: 1000 V AC через пару оболочек
Температурный диапазон: неподвижно: -50°C / +150°C; подвижно: -40°C / +150°C

Оконцовка
Внешняя оболочка: снято 122 mm
Пара-оболочка: 22 mm
Оголённый конец (жила): 2 mm
Оконцовка: лужёная
Экран: выведен и изолирован термоусадкой
Температурная стойкость на канал: -55°C / +180°C

Разъёмы
Разъёмы Lemo / Redel: с оранжевой защитной гильзой и чёрной защитной крышкой, 8‑контактный, код E. 1000 V AC стойкость – IP67 в соединённом состоянии.

Испытания
Испытания кабеля: жила/жила – 600 V AC – 1 мин – по IEC 60584-1 через пару оболочек в водяной ванне; 5000 V AC – 5 мин – по аналогии с EN 50264-2-1.
Испытание изделия: выборочная проверка изделия на собранном разъёме в соответствии с нормой для измерительных приборов 61010-1 и внутренними требованиями VDE в заводской испытательной ванне (испытательное оборудование одобрено VDE). Проверка безопасности прикосновения снаружи – 3000 V/1 мин AC.

Примеры конфигурации

• Артикул T644-061-009 – длина соединительного кабеля: 2000 mm; длина снятой внешней оболочки: 122 mm; длина пары: 22 mm; длина жил: 2 mm; тип окончания: лужёный.
• Артикул T644-061-014 – длина соединительного кабеля: 3000 mm; длина снятой внешней оболочки: 122 mm; длина пары: 22 mm; длина жил: 2 mm; тип окончания: лужёный.

Технический паспорт
Технический паспорт продукта (PDF) доступен.

Технические характеристики

• Соединительный кабель: HV DMS сенсорный кабель
• Изоляция жил: FEP (Ø жилы 0,55 мм)
• Экран: поцинкованная медная оплетка с отводным проводом
• Пара-оболочка / внешняя оболочка: FEP (оранжевый) / PUR
• Внутренняя оболочка: PUR (синий)
• Наружный диаметр ок.: 7,4 мм
• Пробивное напряжение: 1000 V AC через пару оболочек
• Температурный диапазон (неподвижно): -50°C до +150°C; (подвижно): -40°C до +150°C
• Температуростойкость на канал: -55°C до +180°C
• Разъём: Lemo/Redel 8‑контактный, код E, IP67 в соединённом состоянии
• Испытания: испытания изоляции и высоковольтные испытания по ссылке на IEC/EN; испытательное оборудование одобрено VDE
