Электрический кабель для передачи данных

DINLEMOIP67

Применение/Описание
Удлинительный кабель для датчиков HV 2 x PT100/PT1000 для высоковольтных измерительных установок.

Преимущества продукта

• Защита от прикосновения на всех компонентах

Дополнительная информация
Выдача HV-протокола испытаний с указанием номера партии для полной прослеживаемости. Маркировка SAB: артикул, номер партии, длина.

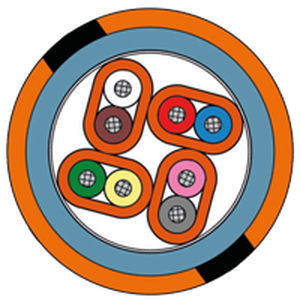

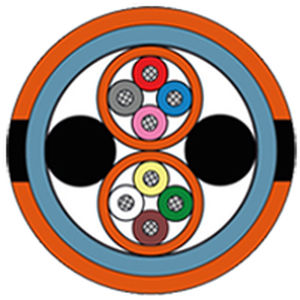

Данные кабеля
Соединительный кабель: HV измерительный кабель
Изоляция: FEP – согласно DIN 47100 1-8
Параоболочка: FEP – оранжевый (RAL 2004)
Внутренняя оболочка: PUR – синий (RAL 5024)
Внешняя оболочка: PUR
Цвет оболочки: оранжевый с зелёными продольными полосами
Скрутка: оптимальная по слоям
Наружный диаметр: прибл. 7,4 мм
Номинальное напряжение: 1000 V AC через пару оболочки
Температурный диапазон: неподвижный: -40°C / +150°C | подвижный: -40°C / +150°C

Разъёмы
LeMo / REDEL: вилка и гнездо, с оранжевым антиразломным чулком и чёрной защитной заглушкой, 8-контактный, Код C. 1000 V AC стойкость – IP67 в собранном состоянии.

Испытания
Проводник/проводник – 2500 V AC – 5 мин через пару оболочки
5000 V AC – 5 мин – в соответствии с EN 50264-2-1
Индивидуальная проверка на собранном разъёме в соответствии с нормой для измерительных приборов IEC/EN 61010-1 и требованиями VDE в заводской шаровой ванне (испытательное оборудование допущено VDE)
Проверка защиты от прикосновения наружной стороны – 3000 V / 1 мин AC

Примеры конфигураций (фрагмент)
Артикул T641-056-497 — длина соединительного кабеля 1000 мм
Артикул T641-058-117 — длина соединительного кабеля 3000 мм
Артикул T641-058-574 — длина соединительного кабеля 5000 мм
Общие и каналные длины выполняются по заказу.

Характеристики / технические спецификации

• Соединительный кабель: HV измерительный кабель
• Изоляция: FEP (DIN 47100 1-8)
• Параоболочка: FEP, оранжевый (RAL 2004)
• Внутренняя оболочка: PUR, синий (RAL 5024)
• Внешняя оболочка: PUR
• Цвет оболочки: оранжевый с зелёными продольными полосами
• Скрутка: оптимальная по слоям
• Наружный диаметр: прибл. 7,4 мм
• Номинальное напряжение: 1000 V AC через пару оболочки
• Температурный диапазон: -40°C до +150°C (подвижный и неподвижный)
• Разъём: LeMo/REDEL 8-контактный, Код C, IP67 в собранном состоянии, 1000 V AC стойкость
• Испытания кабеля: проводник/проводник 2500 V AC (5 мин) и 5000 V AC (5 мин) согласно EN 50264-2-1
• Испытания изделия: испытания согласно IEC/EN 61010-1 и VDE; проверка защиты от прикосновения 3000 V / 1 мин AC
