Электрический кабель для передачи данных

LEMOизолированныйIP67

Применение
Безопасное измерение температуры в HV-средах (высокое напряжение).

Ключевые особенности

• Защита от прикосновения на отдельных каналах
• Механически прочная конструкция

Дополнительная информация
Выдача HV-сертификата испытаний с указанием номера партии для оптимальной прослеживаемости. По запросу: проверка и ремонт уже использованных датчиков. Идентификация SAB: артикул, номер партии.

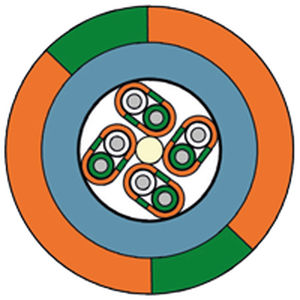

Данные кабеля
Соединительный кабель: HV термокабель тип K
Изоляция: FEP – зелёный и белый
Оболочка пары: FEP – оранжевый с зелёными вертикальными полосами
Внутренняя оболочка: FEP – синий согласно RAL 5024
Внешняя оболочка: PUR
Цвет оболочки: оранжевый с зелёными вертикальными полосами
Скрутка: парное исполнение (для ЭМС)
Наружный диаметр: примерно 6,1 мм
Диэлектрическая прочность: 1000 V AC на канал
Температурный диапазон: при прокладке: -50°C / +150°C; при гибком применении: -40°C / +150°C

Датчик
Термопара: 4 × тип K
Предел отклонения: класс 1
Точка измерения: оголённая или электрически изолирована (1000 V)
Температурный диапазон одного канала: -40°C / +180°C
Время отклика: по запросу

Разъём
Мужской разъём Lemo Redel с оранжевой гофрированной защитной гильзой и чёрной защитной крышкой, 8 контактов, кодировка B. 1000 V AC стойкость к напряжению – IP67 в подключённом состоянии.

Испытания
Испытание кабеля: по отдельному каналу в водяной ванне – 5000 V AC – 5 мин – с ссылкой на EN 50264-2-1
Испытание датчика: приемочный тест собранного разъёма с ссылкой на стандарт 61010-1 для измерительных приборов, а также внутренние указания VDE в шаровой ванне. Проверка защиты от прикосновения наружу – 3000 V / 1 мин AC.

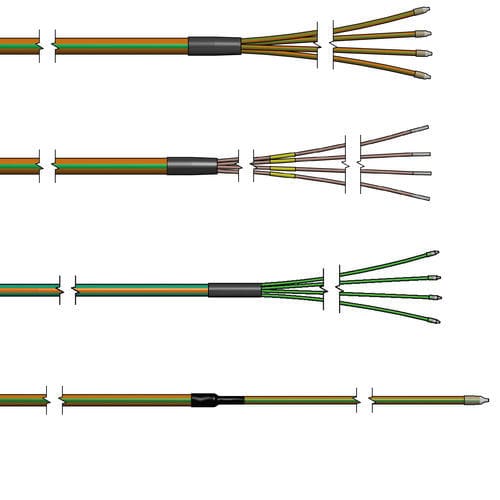

Примеры конфигураций
арт. № T141-056-330 — Длина соединительного кабеля: 2400 мм — Длина канала 1: 400 мм — Длина канала 2: 400 мм — Длина канала 3: 400 мм — Длина канала 4: 400 мм — Измерительный наконечник: изолированный
арт. № T141-051-650 — Длина соединительного кабеля: 2400 мм — Длина канала 1: 400 мм — Длина канала 2: 400 мм — Длина канала 3: 400 мм — Длина канала 4: 400 мм — Измерительный наконечник: оголённый
арт. № T141-061-124 — Длина соединительного кабеля: 3000 мм — Длина канала 1: 500 мм — Длина канала 2: 500 мм — Длина канала 3: 500 мм — Длина канала 4: 500 мм — Измерительный наконечник: изолированный

Загрузки
Технический лист для HV 4-канального термоэлемента с FEP-изолированными термоканалами (PDF).

Технические характеристики

• Продукт: HV 4-канальный термоэлемент тип K с FEP-изолированными термоканалами
• Тип термопары: 4 × K
• Точность датчика: класс 1
• Точка измерения: оголённая или электрически изолированная (1000 V)
• Температурный диапазон одного канала: -40°C … +180°C
• Температурный диапазон кабеля: при прокладке -50°C … +150°C; гибкий -40°C … +150°C
• Изоляционные материалы: FEP (несколько слоёв) и внешняя оболочка PUR
• Диэлектрическая прочность на канал: 1000 V AC (кабель датчика), испытание кабеля до 5000 V AC на 5 мин (EN 50264-2-1)
• Разъём: Lemo Redel мужской, 8 контактов, код B, 1000 V AC стойкость к напряжению, IP67 при подключении
• Скрутка: парная конструкция для ЭМС
• Наружный диаметр (на канал): прибл. 6,1 мм
• Прослеживаемость: выдача HV-сертификата испытаний с номером партии
