Электрический кабель для передачи данных

LEMOизолированныйIP67

Применение / Описание
HV-удлинительный кабель - удлинение для 4-канальных или 1-канальных высоковольтных датчиков типа K

Преимущества продукта

• Защита от прикосновения на всех компонентах

Дополнительная информация
Выдача HV-протокола испытаний с указанием номера партии для полной прослеживаемости. По запросу: проверка и ремонт уже эксплуатируемых датчиков. Маркировка SAB: артикул, номер партии, длина.

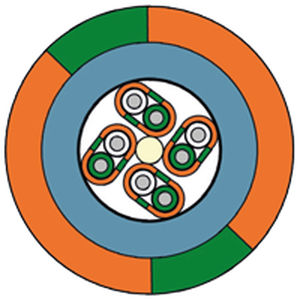

Данные кабеля
Соединительный кабель: HV термокабель Тип K
Изоляция: FEP – зелёный и белый
Оплётка пары: FEP – оранжевый с зелёными продольными полосами
Внутренняя оболочка: FEP – синий (RAL 5024)
Внешняя оболочка: PUR
Цвет оболочки: оранжевый с зелёными продольными полосами
Скрутка: парная скрутка (для ЭМС)
Внешний диаметр: 4-канал: ок. 6,1 мм; 1-канал: ок. 3,4 мм
Прочность по напряжению: 4-канал: 1000 V AC; 1-канал: 1000 V AC по отдельному каналу
Температурный диапазон: неподвижно: -50°C / +150°C; подвижно: -40°C / +150°C

Разъёмы
Разъёмы Lemo Redel: штекер и гнездо, с оранжевой гофрированной защитной манжетой и чёрной защитной крышкой. 4-канал: 8-контактный, код B, выдерживает 1000 V AC – IP67 в собранном состоянии. 2-канал: 2-контактный, код C, выдерживает 1000 V AC – IP67 в собранном состоянии.

Испытания
Испытание кабеля: по оплётке пары в водяной ванне – 5000 V AC – 5 мин – в соответствии с EN 50264-2-1
Испытание изделия: индивидуальная проверка на собранном разъёме в соответствии с нормой измерительных приборов IEC/EN 61010-1 и требованиями VDE на внутреннем испытательном стенде с погружением (одобрение стенда VDE). Проверка внешней защиты от прикосновения – 3000 V AC / 1 мин

Примеры конфигураций
T141-054-030 — 1000 mm — 4 канала
T141-054-143 — 2000 mm — 4 канала
T141-058-575 — 3000 mm — 4 канала
T141-058-576 — 5000 mm — 4 канала
T141-062-840 — 1000 mm — 1 канал
T141-062-843 — 3000 mm — 1 канал
T141-062-844 — 5000 mm — 1 канал
Общая длина по запросу.

Загрузки
Технический лист: HV удлинительный кабель 4- и 1-канальный с FEP-изолированными термопарными каналами (PDF)

Характеристики / Технические данные

• Назначение: удлинение 4-канальных или 1-канальных высоковольтных датчиков типа K
• Изоляция / оплётка пары / внутренняя оболочка: FEP (цвета согласно спецификации)
• Внешняя оболочка: PUR
• Внешний диаметр: 4-канал ок. 6,1 мм; 1-канал ок. 3,4 мм
• Скрутка: парная скрутка (ЭМС)
• Прочность по напряжению: 1000 V AC (4-канал и 1-канал по отдельному каналу)
• Испытательное напряжение кабеля: 5000 V AC, 5 мин (EN 50264-2-1)
• Испытание изделия: согласно IEC/EN 61010-1 и VDE, проверка защиты от прикосновения 3000 V AC / 1 мин
• Температурный диапазон: неподвижно -50°C до +150°C; подвижно -40°C до +150°C
• Разъёмы: Lemo Redel, 4-канал: 8-контактный код B; 2-канал: 2-контактный код C; IP67 в собранном состоянии
• Маркировка SAB: артикул, номер партии, длина
