Электрический кабель DIN

LEMOизолированныйIP67

Применение / Описание
Измерение температуры с высокой электрической прочностью в условиях высокого напряжения (HV). Подходит для аккумуляторных систем и HV силовой электроники, где требуется изолированная проводка датчиков и документируемые HV-испытания.

Дополнительная информация
Выдаётся HV-протокол испытаний с указанием номера партии для полной прослеживаемости. По запросу: тестирование и ремонт уже установленных датчиков. Маркировка SAB: номер артикула, номер партии.

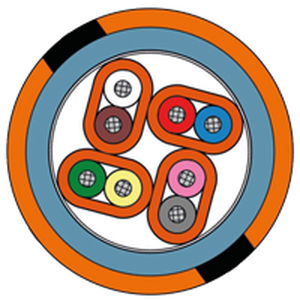

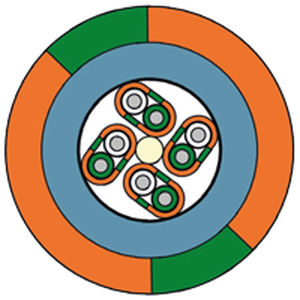

Данные кабеля 1 x 8 жил
Обозначение: HV измерительный кабель – 1 x 8 жил. Изоляция: FEP согласно DIN 47100 1-8 (диаметр жилы 0,45 мм). Внешняя оболочка: PUR. Скрутка: оптимизирована по слоям. Внешний диаметр: ок. 4,6 мм. Пробивное напряжение: 1000 V AC над оранжевой внутренней оболочкой. Температурный диапазон: не подвижен: -40°C / +150°C; подвижен: -40°C / +150°C.

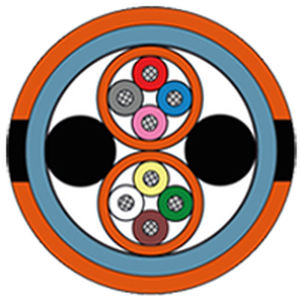

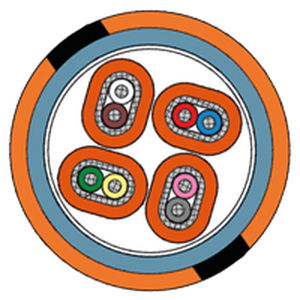

Данные кабеля 2 x 4 жил
Обозначение: HV измерительный кабель – 2 x 4 жил. Изоляция: FEP согласно DIN 47100 1-8. Внешняя оболочка: PUR. Скрутка: оптимизирована по слоям. Внешний диаметр: ок. 7,3 мм. Пробивное напряжение: 1000 V AC над оранжевым пучковым покрытием. Температурный диапазон: не подвижен: -40°C / +150°C; подвижен: -40°C / +150°C.

Датчик
Тип датчика: 2 x PT100. Класс погрешности: Класс A. Схема подключения: 4-проводная. Точка измерения: встроена в PI-плёнковый клейкий пэд. Примеры геометрии: 2,3 мм x 2,0 мм x 0,47 мм (подходит для pouch-элементов) или 3,0 мм x 0,80 мм x 0,60 мм. Температурный диапазон на канал: -30°C до +180°C.

Разъём
Разъём Lemo / Redel: с оранжевой защитной термоусадкой и чёрной защитной крышкой, 8-контактный, код C. Пробивное напряжение 1000 V AC – IP67 в подключённом состоянии.

Испытания
Испытание кабеля: жилa/жила – 2500 V AC – 5 мин над оранжевой пучковой оболочкой; 5000 V AC – 5 мин – в соответствии с EN 50264-2-1. Испытание датчика: поштучная проверка на собранном разъёме в соответствии с нормой измерительных приборов 61010-1 и требованиями VDE в заводской испытательной ванне (испытательное оборудование утверждено VDE). Проверка защиты от прикосновения снаружи – 3000 V/1 мин AC.

Примеры конфигураций
Артикул: T641-060-817 | длина соединительного кабеля: 2000 мм | длина канала 1: 70 мм | длина канала 2: 70 мм
Артикул: T641-060-870 | длина соединительного кабеля: 5000 мм | длина канала 1: 700 мм | длина канала 2: 700 мм. Общие и канальные длины могут быть выполнены по индивидуальному заказу.

Загрузки
Технический паспорт для HV 2 x PT100/PT1000 сопротивлительного термометра (PDF - технический даташит доступен).

Технические характеристики

• Продукт: HV 2 x PT100/PT1000 сопротивлительный термометр
• Тип датчика: 2 x PT100 (Класс A), 4-проводный
• Температурный диапазон на канал: -30°C до +180°C
• Кабели: проводники с изоляцией FEP, наружная оболочка PUR
• Варианты кабеля: 1 x 8 жил (Ø ок. 4,6 мм) или 2 x 4 жил (Ø ок. 7,3 мм)
• Рабочее напряжение кабеля: до 1000 V AC (над оранжевой внутренней/пучковой оболочкой)
• Высоковольтные испытания: жилa/жила 2500 V AC (5 мин), 5000 V AC (5 мин) по EN 50264-2-1
• Разъём: Lemo/Redel 8-контактный, код C, IP67 в соединённом состоянии, 1000 V AC
• Точка измерения: PI-плёнковый клейкий пэд (возможны разные геометрии)
• Прослеживаемость: выдача HV-протокола испытаний с номером партии
• Возможность конфигурирования длин; примеры артикулов: T641-060-817, T641-060-870
