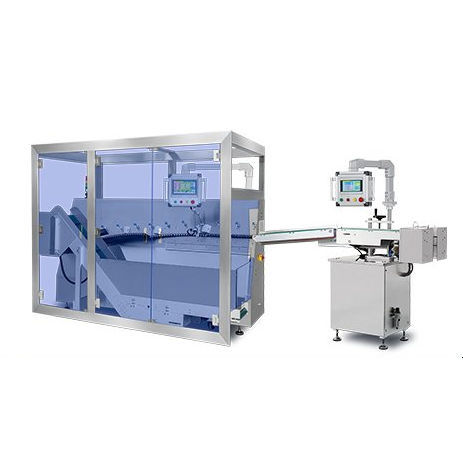

Сортирующее устройство для пищевой промышленности RD-SS-450Pro

для фармацевтической промышленностипромышленноес помощью цвета

Обзор продукта
Полносерво сортировщик и счётчик саше, разработанный для решения задач планировки, таких как производство на разных этажах и ограниченное пространство между линиями первичной и вторичной упаковки. Автоматизированная система собирает, ориентирует, разделяет и считает неупорядоченные изделия, используя сервопривод для точной и плавной передачи на картонатор. Поддерживает гибкие направления выхода (горизонтальное, вертикальное или стопкой) для интеграции с последующими операциями по картонованию.

Ключевые возможности

• Автоматизированный сбор, ориентирование, разделение и подсчёт неупорядоченных саше, пакетов и блистерных карт
• Производительность до 450 упаковок (пакетов/саше) в минуту
• Многовосевая сервоприводная система с 11 серводвигателями прямого привода для синхронизации роликов и осей
• Гибкие режимы выгрузки: горизонтальная передача, вертикальная ориентация, пакетная укладка
• Обратная связь от фотоэлектрического обнаружения в реальном времени; опционная интеграция машинного зрения для коррекции ориентации
• Пыле- и антистатические ролики для предотвращения скольжения пакетов
• Конструкция снижает шум, износ и деформацию продукта; бездавление при обработке и бережная аккумуляция

Принцип работы
Система принимает на вход продукт с произвольной ориентацией от верхнего оборудования в широкогорлой накопительной воронке с малым углом наклона. Медленно движущаяся лента и сервоприводной механизм подачи дозируют пакеты в зону сортировки. Высокоскоростные роликовые платформы с координированными серводефференциями скорости/направления разделяют, переориентируют и располагают предметы с заданными интервалами. Синхронный ремень с сервоприводом и энкодерной обратной связью обеспечивает точные интервалы; фотоэлектрические датчики выполняют высокоскоростной бесконтактный подсчёт. Выходы выгружаются через независимо управляемые сервососи для точной синхронизации с картонаторами или другими последующими машинами.

Основные характеристики и эксплуатационные преимущества

• Одиннадцать высокопроизводительных сервомоторов + централизованный контроллер движения обеспечивают точную синхронизацию и плавное полностью автоматическое выравнивание
• Многостанционная обработка: подача материала, транспортировка, выравнивание, разделение с управлением движением и фотоэлектрическим обнаружением
• Очень низкая вероятность двойной загрузки/стопки (заявлена ниже 0,009% при описанных условиях)
• Динамическое согласование скоростей между зонами: медленная аккумуляция для защиты продуктов, переменная средняя скорость сортировки, высокоточные зоны подсчёта и выгрузки
• Готовность к интеграции: подключение по уровневым датчикам и I/O вверх по потоку; синхронизация вниз по потоку через сервоследование и промышленные полевые шины (например, EtherCAT, PROFINET)
• Непрерывность данных: данные подсчёта, информация о партиях и статус производства могут передаваться на последующее оборудование или платформы MES для прослеживаемости

Типичные применения

• Фармацевтика: блистерные карты, саше с порошками/гранулами — разделение, подсчёт и подача в автоматические картонаторы
• Пищевая промышленность: пакетики приправ, саше с соусом, пакеты снеков для многоупаковки или укладки в коробки
• Личная гигиена и косметика: саше для масок, пробники, упаковки влажных салфеток, требующие бережной обработки
• Медицина и промышленность: стерильные пакеты, диагностические наборы и мелкие промышленные пакеты, требующие высокой точности и прослеживаемости

Основные части / модули (иллюстративно)

• Накопительная воронка с медленно движущейся лентой и датчиком уровня
• Высокоскоростная роликовая сортировочная платформа с несколькими сервоосями
• Синхронный ремень с сервоприводом и энкодерной обратной связью для формирования интервалов
• Фотоэлектрические датчики для подсчёта
• Опционная система машинного зрения для обнаружения и коррекции ориентации
• Модуль предотвращения стопки/механизмы анти-стэкинга
• HMI для выбора режимов и управления системой (ориентация выгрузки, размер партии и т.д.)

Технические характеристики / спецификации

• Модель: RD-SS-450Pro (указана в тексте продукта как название платформы)
• Максимальная производительность: До 450 пакетов/мин
• Подходящая область применения: жёсткие/мягкие пакеты или pouch для упаковки блистеров и других материалов
• Требуемый размер пакетов: Длина ≤ 185 мм; Ширина ≤ 110 мм
• Точность: > 99,97 %
• Вес (машина): 1000 кг
• Габариты (L x W x H): 3 840 x 1 060 x 1 700 мм
• Приводы и управление: Одиннадцать серводвигателей прямого привода с высокоточн[ой] многовосьовой сервосистемой интеллектуального управления; централизованный контроллер движения
• Датчики и обратная связь: Фотоэлектрические датчики для подсчёта; системы обратной связи обнаружения в реальном времени; опционные камеры зрения
• Особенности обработки: Пыле- и антистатические ролики; режимы передачи без давления для минимизации заеданий и повреждений продукта
• Гарантия: 3 года гарантии, 1 год бесплатных запчастей (как указано)
