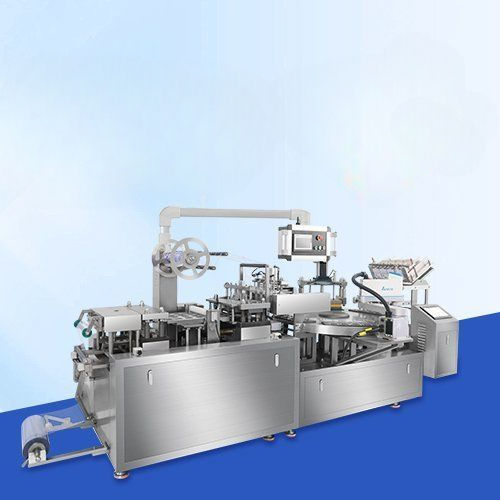

Автоматическая упаковочная машина RD-BCP-350

контролируемая PLCс сервоприводомроботизированная

Обзор
RD-BCP-350 — машина для упаковки блистер-карт: PVC/PET-плёнка термоформуется в полости, продукты загружаются, а предварительно напечатанные картонные вкладки термически герметично приклеиваются к фланцу блистера, получая подвесные и защищенные от вскрытия упаковки.

Применение / Типичное использование
Применяется для батареек, зубных щеток, бритв, ножниц, мелкой фурнитуры и аналогичных товаров, требующих видимости, защиты и возможности подвесной выкладки.

Краткое описание процесса

• Термоформование: PVC/PET-плёнка нагревается и формуется в блистерные полости.
• Высекание / захват: отдельные блистерные лотки отделяются и захватываются для загрузки.
• Загрузка продукта: компоненты помещаются в полости вибрационными питателями или роботами (с визуальным наведением для нерегулярных изделий).
• Подача карт: предварительно печатные карты с клеем подаются и выравниваются над заполненными блистерами.
• Термоусадка / термосварка: контролируемая температура и давление соединяют карту с блистером, обеспечивая защиту от вскрытия.
• Пробивка отверстий для подвески: опциональная пробивка евро-слота или круглого отверстия для розничной выкладки.
• Выгрузка готовой продукции: вырезанные карты штабелируются или подаются на вторичную упаковку.

Технические характеристики (кратко)
Производительность 1 400–3 600 шт./ч; предназначено для мелких потребительских товаров; обеспечивает подвесную выкладку и герметичное запечатывание.

Операционные детали — семь ключевых станций

• Станция термоформования блистера: сервопривод подачи, двойные нагреватели, глубина формования до 40 мм (50 мм — спецверсия).
• Станция высечки и захвата блистера: верхние/нижние штампы разделяют лотки; сбор отходов; вакуумный или роботизированный перенос.
• Роботизированная станция загрузки продукта: вибрационные питатели для мелких деталей; роботы с визуальной системой для неформенных/мягких изделий.
• Автоматическая станция подачи карт: подача из магазина с вакуумным разделением и точным позиционированием.
• Станция термосварки: импульсный нагрев или ВЧ-сварка с PID-контролем температуры.
• Станция пробивки отверстий для подвески: механическая или лазерная пробивка, синхронизированная со скоростью линии.
• Выход готовой продукции: автоматическая укладка, роботизированный pick-and-place или конвейерная передача; координация по PLC.

Таблица характеристик
Частота реза — 12–15 раз/мин
Производительность — 1 400–3 600 шт./ч
Регулируемый ход — 30–220 мм
Макс. площадь формования — 340 × 180 мм
Макс. глубина формования — 40 мм (50 мм — спецверсия)
Общая мощность — 380V 50Hz (480V 50Hz) 9 kW

Параметры термосварки
Температура — 0–200°C
Время нагрева — 0–10 с
Давление — 5–8 kg/cm²

Основные особенности

• Нагреваемые штампы для равномерной формы и толщины блистера.
• Настраиваемые параметры температуры, давления и времени для разных покрытий карт и пленок.
• Модульная конструкция штампов для быстрой переналадки.
• Синхронизация на базе PLC для плавной высокоточной работы.
• Возможность интеграции роботизированной обработки, визуального контроля и MES-соединений.

Преимущества RD-BCP-350 (по модели)

• PID-контролируемая термосварка обеспечивает надежные швы без повреждения изделий.
• Модульные штампы позволяют эффективные переналадки производства.
• Адаптируемость к широкому диапазону типов и размеров изделий при использовании соответствующих питателей или роботов.

Основные узлы

• Станция формования
• Узел высечки / захвата
• Прецизионный питатель
• Роботизированная система загрузки / pick-and-place
• Станция захвата и размещения карты
• Станция термосварки
• Узел пробивки отверстий для подвески
• Выход готовой продукции / укладка в стопки

Примечания
Машина предназначена для производства готовых к продаже блистер-карт упаковок для потребительской электроники, батарей, инструментов, медицинских расходных материалов и предметов повседневного спроса.

характеристики / технические спецификации

• Модель: RD-BCP-350
• Производительность: 1 400–3 600 шт./ч
• Частота реза: 12–15 раз/мин
• Регулируемый ход: 30–220 мм
• Макс. площадь формования: 340 × 180 мм
• Макс. глубина формования: 40 мм (50 мм — спецверсия)
• Диапазон температуры термосварки: 0–200°C
• Время термосварки: 0–10 с
• Давление сварки: 5–8 kg/cm²
• Общая мощность: 380V 50Hz (480V 50Hz) — 9 kW
