Аналоговый модуль контроля RAG1717

выходной2 S

Обзор продукта

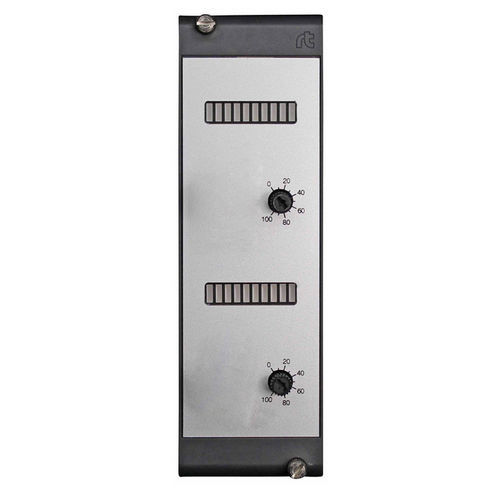

RAG1717 — модуль аналоговой уставки, обеспечивающий две независимые выходные линии 0–10 В для управления исполнительными устройствами. Каждый выход плавно регулируется фронтальным потенциометром, текущий уровень выхода отображается шкальным (бар) индикатором. На клемме 43 доступно 10 V DC в качестве опорного напряжения (например, для схем защиты от замерзания). Максимальная нагрузка на выход — до 10 мА.

Варианты

• RAG0017 - 1 аналоговый выход
• RAG1717 - 2 аналоговых выхода

Технические характеристики

• Модель: RAG1717
• Артикул (SKU): 00001117
• Manufacturer: romutec Steuer- und Regelsysteme GmbH
• Выходной сигнал: 0–10 В (плавная регулировка потенциометром)
• Индикация: шкальный индикатор для отображения выходного напряжения
• Доп. питание: 10 V DC на клемме 43 (напр., для защиты от замерзания)
• Максимальная нагрузка на выход: до 10 мА
• Вес: 0.16 kg
• Дата выпуска: 2026-04-28

Применение

• Управление приводами и клапанами в системах автоматизации зданий и промышленности
• Генерация уставок для PID-регуляторов и щитов управления
• Интеграция в HVAC-схемы и цепи защиты от замерзания

Монтаж и интеграция

Модуль предназначен для непосредственной интеграции в системы управления. Подключайте выходы к аналоговым входам контроллеров или приводов и используйте клемму 43 как 10 V опорное напряжение при необходимости. При выборе подключаемых устройств учитывайте максимально допустимую нагрузку 10 мА на канал.
