Аналоговый модуль контроля RAG0035

промышленныйвыходнойэлектронный

Информация о продукте

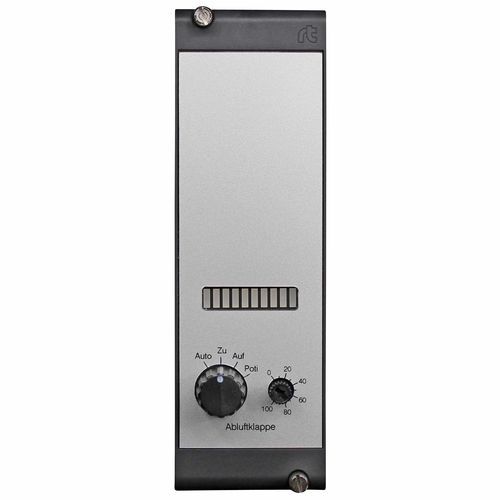

RAG0035 — аналоговый блок ручного управления (генератор аналогового сигнала) с аварийной/ручной переустановкой для систем автоматизации и управления. Обеспечивает один аналоговый выход, переключаемый между 0–10 В и 0–20 мА, и оснащён шкальным индикатором для отображения выходного значения.

Функция
Модуль используется как локальный уровень ручного управления с аварийной функцией для одного-двух аналоговых выходов регуляторов или систем DDC, которые должны иметь возможность принудительного управления вручную. Поворотный переключатель «Auto–Закр.–Откр.–Poti» предустанавливает режим работы соответствующего выхода. В положении Auto сигнал определяется системой управления. В положениях Закр. и Откр. устанавливаются минимальное и максимальное значения выхода. В положении Poti выходной сигнал плавно регулируется встроенным потенциометром. Текущее значение выхода отображается на шкальном индикаторе.

Входы/выходы и режимы работы

• Входы и выходы гальванически развязаны.
• Работает как в режиме 0–10 В, так и в режиме 0–20 мА (переключаемый).
• На клемме 34 доступно 10 В постоянного тока (например, для противообледенительной схемы).
• Каждый выход по напряжению выдерживает нагрузку до 10 мА.

Переключатели / Функции

• Поворотный переключатель «Auto–Закр.–Откр.–Poti» для предустановки функции соответствующего выхода.
• Auto: сигнал от системы управления.
• Закр. / Откр.: фиксированное минимальное или максимальное значение выхода.
• Poti: плавная регулировка с помощью встроенного потенциометра.
• Положение Auto каждого переключателя выведено на клемму потенциально‑свободным контактом.

Опции
Если требуется локальная сигнализация (Закр.–Откр.–Poti), указывайте суффикс типа -H0.

Варианты моделей

• RAG0035 – 1 аналоговый выход
• RAG3535 – 2 аналоговых выхода

Технические характеристики

• Производитель: romutec Steuer- und Regelsysteme GmbH
• Номер продукта / Артикул: 00001512
• Модель: RAG0035
• Функция: уровень ручного аналогового управления с аварийной функцией
• Типы выходов: 0–10 В и 0–20 мА (переключаемые)
• Гальваническая развязка: входы и выходы гальванически развязаны
• Доп. питание: 10 В DC доступно на клемме 34
• Нагрузка: до 10 мА на выход по напряжению
• Элементы управления: поворотный переключатель (Auto / Закр. / Откр. / Poti) и встроенный потенциометр
• Опция локальной сигнализации: суффикс типа -H0
• Вес (метаданные): 0.162 kg
• Дата выпуска (метаданные): 2026-04-28
